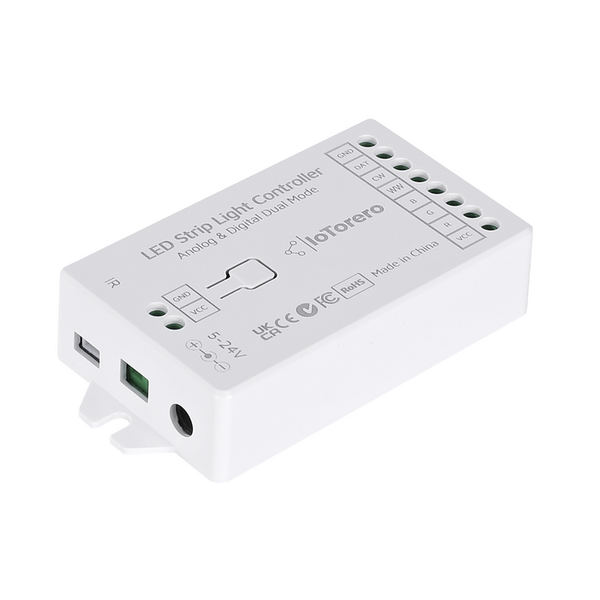

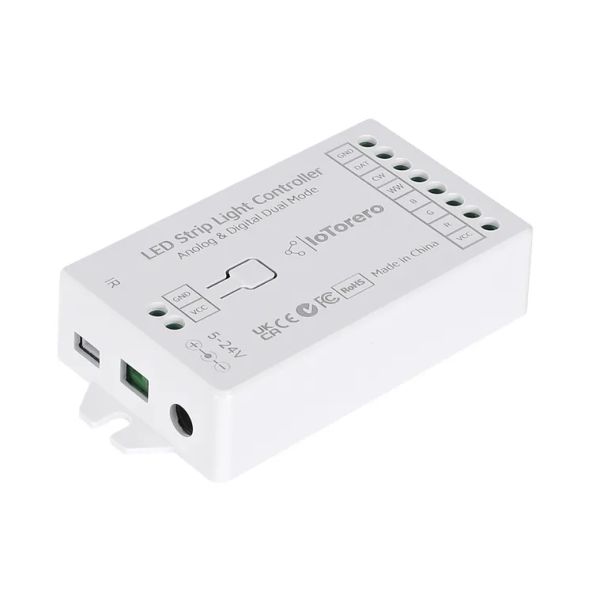

ATHOM LS8PDual WLED ovladač

WLED RGBCCT Analogový PWM a Adresovatelný Digitální Kontrolér LED Pásků

Tento WLED kontrolér podporuje analogové i adresovatelné LED pásky a je osazen vestavěným čipsetem ESP32C3 (ESP32C3 s 4M pamětí).

Technické specifikace

Provozní napětí: DC 5-24V

Výstupní kanály: Analogový RGBCCT + 1 kanál adresovatelný

Výstupní proud: 16A

Maximální výkon: 384W

Upozornění pro aktualizaci firmwaru

Pokud chcete aktualizovat firmware, použijte soubor "WLED_0.x.x_ESP32-C3.bin"

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_8Pin_ESP32C3_RGBCW_DATA.bin

Základní pravidlo aktualizace: Pokud to funguje, neopravuj to!

Jinými slovy, ujistěte se, že máte dobrý důvod k zásahu do funkční instalace (například potřeba nové funkce nebo řešení problému, který byl opraven v aktuální verzi).

ESP32C3 Verze

PWM GPIO rozložení:

R (červená): GPIO5

G (zelená): GPIO6

B (modrá): GPIO3

CW (studená bílá): GPIO4

WW (teplá bílá): GPIO7

Ostatní připojení:

DATA (data): GPIO21

Button (tlačítko): GPIO9

IR (infračervený): GPIO10

Status LED (stavová LED): GPIO8

K dispozici je vlastní firmware

Tento kontrolér je perfektní pro pokročilé LED projekty, kde potřebujete kombinovat analogové RGBCCT pásky s adresovatelnými digitálními LED pásky v jednom zařízení.
