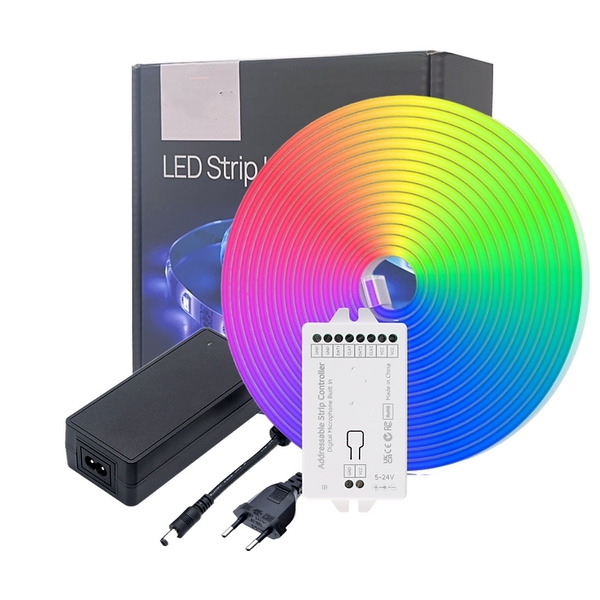

ATHOM, SMART NEON WLED kit

Startovací set obsahuje:

1x LS8P ESP32 WLED kontrolér

1x 12V7A napájecí adaptér

1x WS2811 neonová LED páska 5M

1x DC kabel

1x návod k použití

Schéma zapojení

Připojte napájecí kabel a kabel od LED pásky ke kontroléru.

Připojte LED pásku ke kontroléru - dbejte na správné zapojení: VCC na 12V, DAT na D0 a GND na GND.

Připojte napájecí adaptér ke kontroléru.

LS8P ESP32 Sounds Reactive WLED Kontrolér

Hlavní vlastnosti:

Čipset: ESP32-WROOM-32E

Vestavěný 2-kanálový I2S PDM digitální mikrofon

GPIO piny:

Tlačítko (GPIO0)

Relé (GPIO2)

DATA1 (GPIO18)

DCLK1 (GPIO5)

DATA2 (GPIO17)

DCLK2 (GPIO16)

IR (GPIO25)

I2S_SDPIN (GPIO32)

I2S_WSPIN (GPIO15)

I2S_CKPIN (-1)

12V WS2811 Neonová LED páska

Technické údaje:

Délka: 5 metrů

Hustota LED: 96 LED na metr

Šířka: 6mm

Výška: 12mm

Krytí: IP65 (odolné vůči vodě a prachu)

Napájecí adaptér

Specifikace:

Dostupné standardy: EU/US/UK

AC vstup: 110-240V 50/60Hz

DC výstup: 12V 7A

Důležité poznámky

Aktualizace firmwaru:

Pro aktualizaci firmwaru použijte soubor "WLED_0.x.x_ESP32_audioreactive.bin"

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_Sound_Reactive_Controller.bin

Základní pravidlo aktualizace:

Pokud systém funguje správně, neaktualizujte ho bez vážného důvodu!

Aktualizaci proveďte pouze tehdy, když potřebujete novou funkci nebo řešíte konkrétní problém, který byl opraven v novější verzi.

Vlastní firmware

Dostupný je také vlastní firmware přizpůsobený specifickým potřebám.
