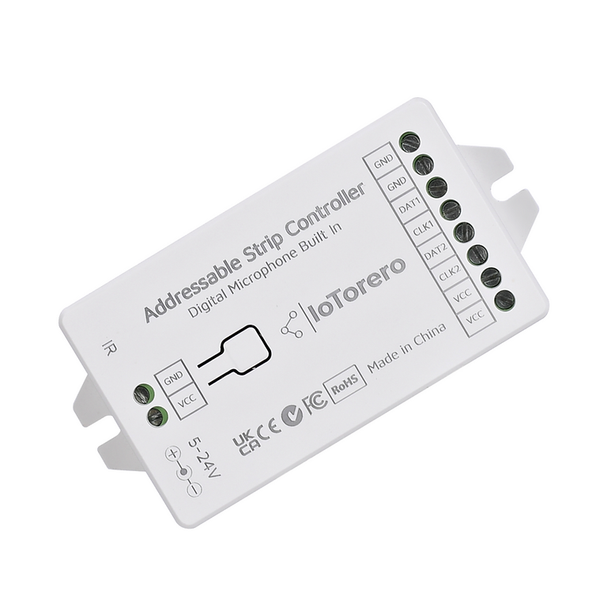

ATHOM LS8P Ovládání zvukem

Pokročilý kontrolér pro adresovatelné LED pásky s pokročilými funkcemi zvukové reaktivity, vyšším výkonem a integrovanými bezpečnostními prvky. Ideální pro domácí osvětlení, zábavní prostory a profesionální instalace.



Technické parametry



Napájení a výkon

Vstupní napětí: 5V - 24V DC

Maximální zátěž: 16A

Počet kanálů: 2 (rozšiřitelné na 4)



Hardwarová základna

Mikroprocesor: ESP32-WROOM-32E

Mikrofon: I2S PDM digitální (vestavěný)

Úrovňový konvertor: Integrovaný

Bezpečnostní relé: 16A (vestavěné)

Ovládání: IR dálkové ovládání (volitelné)



Klíčové vlastnosti



Inteligentní zvuková reaktivita

Vysoce citlivý I2S PDM digitální mikrofon

Dynamické světelné efekty synchronizované s hudbou

Intenzivní audiovizuální zážitek

Reálná analýza zvukového spektra



Pokročilá bezpečnost

16A relé pro úplné odpojení napájení

Automatický přechod do pohotovostního režimu

Energeticky efektivní řešení

Ochrana proti přetížení



Široká kompatibilita LED pásků



Podporuje všechny populární typy:



WS série: WS2812B, WS2811, WS2813, WS2815, WS2801

SK série: SK6812

Ostatní: TM1814, APA102, LDP8806, GS8208



Připojení a ovládání



GPIO konfigurace

perl

Tlačítko ........... GPIO0

Relé ............... GPIO2

LED DATA1 .......... GPIO18

LED DCLK1 .......... GPIO5

LED DATA2 .......... GPIO17

LED DCLK2 .......... GPIO16

IR přijímač ........ GPIO25

I2S mikrofon ....... GPIO32, GPIO15



Instalace a nastavení



Firmvér

Typ: WLED kompatibilní

Aktualizace: Použijte WLED_0.x.x_ESP32.bin

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_Sound_Reactive_Controller.bin



Výchozí nastavení: DATA1 (GPIO18) pro WS281X pásky



Pravidlo aktualizace

"Když to funguje, neopravuj to!"



Aktualizujte pouze tehdy, když potřebujete nové funkce nebo opravy konkrétních problémů.



Využití

Domácí použití

Ambientní osvětlení

Domácí kina

Párty a oslavy

Dekorativní osvětlení

Profesionální aplikace

Kluby a bary

Pódiové osvětlení

Výstavy a eventy

Architektonické osvětlení



Balíček obsahuje

WLED kontrolér LS8P

Dokumentace



Tento kontrolér představuje ideální řešení pro všechny, kteří chtějí vytvořit pokročilé, na hudbu reagující světelné instalace s důrazem na bezpečnost a spolehlivost.
