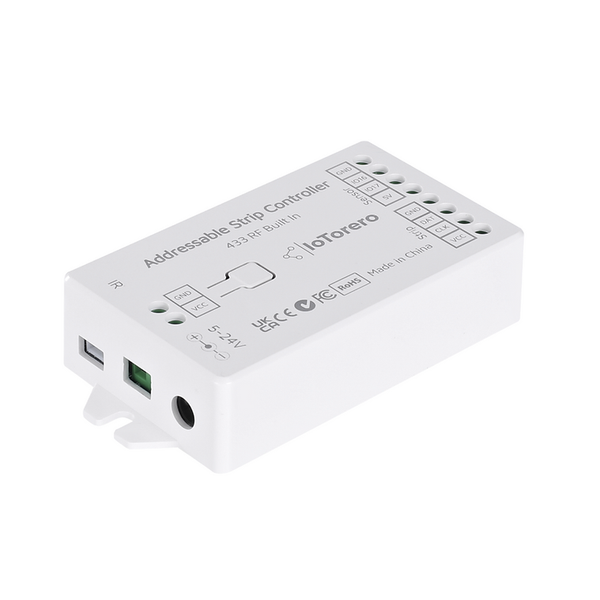

ATHOM LS8P433 RF433 WLED ovladač

WLED ESP32 RF433 Zvukově reaktivní ovladač pro adresovatelné LED pásky



Vestavěný RF433 modul

Tento WLED ovladač je speciálně navržen tak, aby uživatelé mohli ovládat LED pásky pomocí RF433 dálkového ovladače nebo je spouštět pomocí RF433 PIR senzoru. RF433 spínač a RF433 PIR senzor není nutné kupovat nutně od nás - můžete použít ty, které už máte.



Zvuková reaktivita

Vestavěný je vysoce kvalitní I2S PDM digitální mikrofon, který umožňuje reagovat na zvuk.



Flexibilní rozšíření vstupů/výstupů

K dispozici jsou dva GPIO piny pro pokročilé uživatele. Protože firmware neobsahuje předvolená nastavení senzorů, uživatelé si budou muset sami zkompilovat firmware, aby mohli používat funkce senzorů.



Výstupní napětí senzoru je fixováno na 5V.



Technické specifikace



Základní komponenty:

Chipset: ESP32-WROOM-32E

Kanály: 2 kanály (CLK se používá jako druhý kanál)

Mikrofon: I2S PDM digitální mikrofon - vestavěný

Ochrana: Vestavěná pojistka

Komunikace: RF433 vestavěný



Volitelné příslušenství:

IR dálkové ovládání

RF433 dálkový ovladač

RF433 PIR senzor



Elektrické parametry:

Vstupní napětí: 5V-24V

Maximální zatížení: 16A

Relé: 16A spínač



Podporované typy LED pásků:

WS2812B, WS2811, WS2813, WS2815, SK6812, TM1814, APA102, WS2801, LDP8806, GS8208



Konfigurace GPIO pinů

Funkce GPIO pin

Tlačítko GPIO0

Relé GPIO2

DATA GPIO18

CLK GPIO5

IO17 GPIO17

IO16 GPIO16

IR GPIO25

I2S_SDPIN GPIO32

I2S_WSPIN GPIO15

I2S_CKPIN -1

RF_433 GPIO23



Důležitá upozornění



Aktualizace firmwaru:

Pokud chcete aktualizovat firmware, použijte prosím soubor "WLED_0.x.x_ESP32_audioreactive.bin"

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_Sound_Reactive_Controller_RF433.bin



Vlastní verze firmwaru:

Zařízení používá standardně DATA1 (GPIO18) jako DATA pin pro WS281X typ LED pásků. Pokud máte jiné typy LED pásků, nastavte je prosím na stránce nastavení podle vaší skutečné situace.



Tento ovladač představuje komplexní řešení pro ovládání adresovatelných LED pásků s možností bezdrátového ovládání, zvukové reaktivity a flexibilního rozšíření pro pokročilé uživatele.
