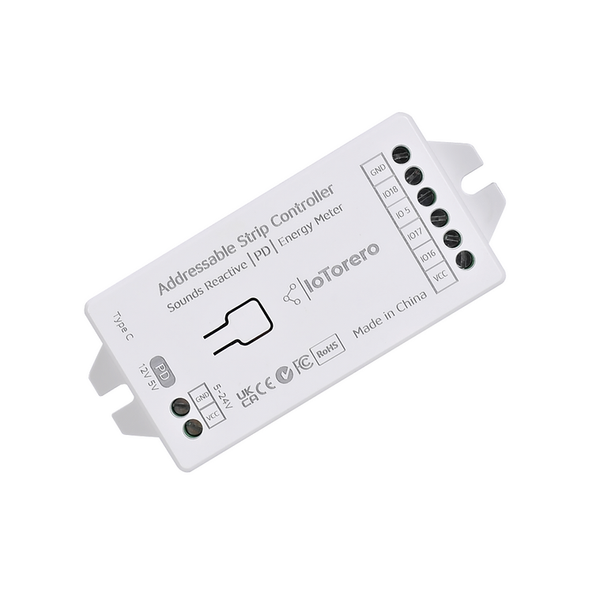

ATHOM LS6P ESP32 WLED ovladač

Profesionální ovladač adresovatelných LED pásků s integrovanými funkcemi měření energie a zvukovou reaktivitou. Zařízení je navrženo pro náročné uživatele a vývojáře, kteří potřebují přesné monitorování spotřeby energie a pokročilé možnosti ovládání LED pásků.



Hardware

ESP32-WROOM-32E čipset

I2S PDM digitální mikrofon - vestavěný

USB PD 5V/12V napájecí čipset - vestavěný

USB to UART čipset - vestavěný

Level Shift čipset - vestavěný

Energy Meter čipset - vestavěný

16A pojistka - vestavěná



Technické specifikace

Vstup: 5V-24V

Maximální zatížení: 16A

Počet kanálů: 4

Podporované typy pásků: WS2812B, WS2811, WS2813, WS2814, WS2815, SK6812, TM1814, APA102, WS2801, LDP8806, GS8208



Funkce



USB Type-C PD napájení

Vybaveno manuálním přepínačem napětí pro kompatibilitu s 5V nebo 12V LED pásky. Nastavte přepínač podle specifikace vašeho pásku a připojte pomocí USB-C PD adaptéru.



Měření energie

Vybaveno vysoce přesným čipem pro měření energie, který poskytuje přesné monitorování spotřeby. Sledujte spotřebu energie vašich LED pásků v reálném čase s profesionální přesností.



USB to UART

Vývojářský USB přístup pro jednoduché nahrávání firmwaru umožňuje přímé aktualizace WLED. Jednoduše aktualizujte na nejnovější WLED firmware přes standardní USB datové připojení pro rozšířené funkce.



GPIO rozložení

Tlačítko: GPIO0

DAT 1: GPIO18

DAT 2: GPIO5

DAT 3: GPIO16

DAT 4: GPIO17

I2S_SDPIN: GPIO32

I2S_WSPIN: GPIO15

I2S_CKPIN: -1

INA_SDA: GPIO19

INA_CLK: GPIO4



Firmware



Aktualizace firmwaru

Upozornění: Pro aktualizaci firmwaru použijte "WLED_0.x.x_ESP32.bin"

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_PD_Sound_Reactive_Controller.bin





Vlastní firmware

Základní pravidlo aktualizace: Pokud to funguje, neopravujte to!



Jinými slovy, ujistěte se, že máte dobrý důvod pro zásah do funkční instalace (například potřeba použít novou funkci nebo vyřešit problém opravený v aktuální verzi).



Výchozí nastavení

Firmware zařízení standardně používá GPIO18 jako DATA pro WS281X typy světelných pásků. Pokud máte jiné typy světelných pásků, nastavte je na stránce nastavení podle vaší skutečné situace.



Použití



Ideální pro:

Domácí osvětlení s přesným měřením spotřeby

Profesionální světelné instalace

Zvukově-reaktivní světelné show

Vývojové projekty s LED pásky

Monitorování energetické efektivity
