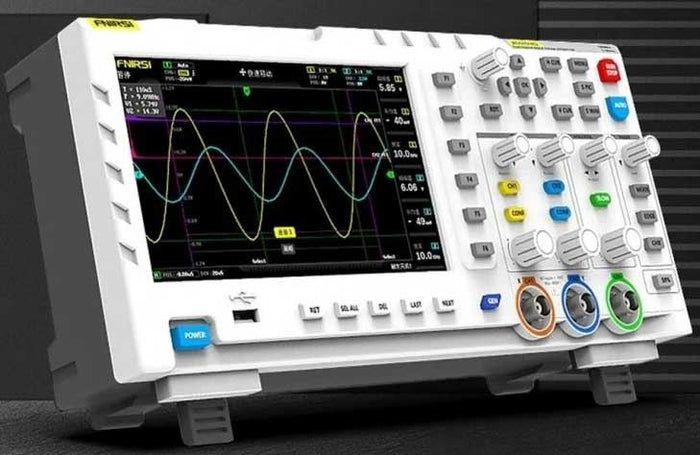

Osciloskop FNIRSI 1014D

FNIRSI 1014D je osciloskop s generátorem signálu s šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s. Díky režimům spouštění (Auto, Normal, Single) je vhodný jak pro periodické analogové, tak i pro neperiodické digitální signály. K dispozici je funkce měření kurzorem, která usnadňuje ruční odečítání parametrů, jako jsou amplituda a frekvence, bez nutnosti dalších výpočtů. Generátor nabízí 14 standardních typů signálů, včetně sinusového, obdélníkového a pilového průběhu, s maximální frekvencí 10 MHz. Generátor podporuje také výstup vlastního signálu s nastavitelnou frekvencí, amplitudou a poměry až 2,5 Vpp. Osciloskop je vybaven 1 GB vnitřní pamětí, která umožňuje uložit až 1000 průběhů a 1000 snímků obrazovky. Uložená data lze snadno exportovat přes USB port do počítače k další analýze. Výkonný správce průběhů umožňuje prohlížení, zvětšování, otáčení a mazání uložených záznamů přímo na zařízení. Technické parametry: Počet kanálů: 2. Displej: 7" barevný TFT LCD, rozlišení 800 × 480 pix. Napájení: 5 V (2 A, 3 A nebo 4 A). Osciloskop: Analogová šířka pásma: 100 MHz × 2 kanály. Vzorkovací frekvence: 1 GSa/s (v reálném čase). Hloubka paměti: 240 kbit. Vertikální citlivost: 50 mV/div – 500 V/div. Horizontální časová základna: 50 S/div – 10 nS/div. Vstupní impedance: 1 Mohm. Přesnost ADC: 8 bitů. Doba náběhu: < 3 ns. Režimy spouštění: automatický (AUTO), normální (Normal), jednorázový (Single). Spouštěcí hrana: vzestupná (Rising), sestupná (Falling). Maximální vstupní napětí: 40 V (sonda 1X), 400 V (sonda 10X). Režimy zobrazení: Y-T, Rolling, X-Y. Matematické funkce: 14 typů (např. FFT analýza). Podpora měření kurzorem: Ano. Perzistence (afterglow): Vypnuto, 500 ms, 1 s, nekonečno. Generátor signálu: Kanály: 1. Typy signálů: 14 standardních signálů + 1 přizpůsobitelný signál (sinusový průběh, obdélníkový průběh, pilový průběh, polovina průběhu, celý průběh, kladné/záporné kroky, exponenciální náběh/pokles, DC, multi-audio, Sink pulz, Lorentzův průběh). Maximální frekvence: sinusový průběh: 10 MHz, ostatní průběhy: 2 MHz. Přizpůsobitelný signál: 1 MHz. Rozlišení frekvence: 1 Hz. Výstupní amplituda: 2,5 Vpp. Poměr signálu k šumu: nastavitelný. Ukládání a správa dat: Vnitřní paměť: 1 GB. Kapacita: uložení až 1000 snímků obrazovky, uložení až 1000 průběhů. Podpora exportu přes USB: Ano. Správce průběhů: Podpora prohlížení, zvětšování, mazání a analýzy uložených signálů. Další funkce: Automatické nastavení (AUTO): jedno tlačítko pro rychlé přizpůsobení parametrů. Zobrazení Lissajousových grafů: porovnání amplitudy, frekvence a fáze dvou signálů. FFT analýza: přehledná analýza harmonických složek signálu. Vysokonapěťová ochrana: zajišťuje bezpečné měření do 400 V při použití sondy 10X. Režim Roll: podpora nepřetržitého měření v reálném čase. Rozměry: 310 × 145 × 70 mm. Hmotnost: cca 1,5 kg
