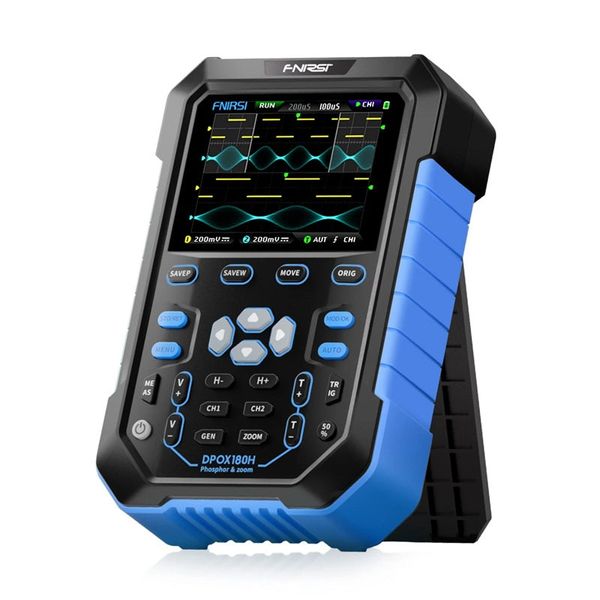

Osciloskop a generátor signálů FNIRSI DPOX180H

Digitální osciloskop FNIRSI DPOX180H 2-IN-1 s generátorem signálů je ruční dvoukanálový digitální fosforový osciloskop od společnosti FNIRSI, který kombinuje osciloskop a generátor signálů. Je vybaven vzorkovací frekvencí 500 MSPS v reálném čase, šířkou pásma 180 MHz a 2,8-palcovým vysokokontrastním displejem IPS LCD. S obnovovací frekvencí až 50 000 průběhů za sekundu zachycuje i vzácné anomálie signálu. Časová základna ZOOM usnadňuje analýzu digitálních protokolů a dokáže přesně měřit malé signály s citlivostí 5 mV. Mezi klíčové funkce patří filtrování šumu, vysoce přesné digitální spouštění se třemi režimy a generátor signálu DDS s podporou frekvence až 20 MHz. Mezi další funkce patří automatické nastavení jedním tlačítkem, ukládání průběhů až pro 250 sad, ochrana proti vysokému napětí do 400 V, export USB a rychlé nabíjení (5 V/2 A).. Profesionální design: obsahuje 2-kanálový ruční osciloskop a generátor signálů DDS se šířkou pásma 180 MHz a vzorkovací frekvencí 500 MSa/s. Obsahuje inovativní digitální systém spouštění, měření kurzorem, citlivost 5 mV, obnovovací frekvenci 50 000 wfm/s, 2,8" displej IPS, vestavěnou baterii 4,2 V/3000 mAh, automatické vypnutí a ochranu proti vysokému napětí.. Jedinečné a inovativní funkce: nabízí nastavitelný automatický limit šířky pásma, který se přizpůsobuje rozsahu časové základny a filtruje šum pro jasnější analýzu signálu. Jeho adaptivní vysokofrekvenční potlačení potlačuje vysokofrekvenční složky a zajišťuje stabilní spouštění i při silných šumových signálech.. Funkční generátor signálu: má generátor signálu DDS 20M se 14 průběhy, amplitudou 1 VPP, sinusovou frekvencí 20 MHz a 10 MHz pro ostatní průběhy. Jeho technologie vzorkování nabízí přesnější a realističtější výstupní signál než tradiční generátory.. Jednoduché měření: je vybaven vysoce účinným režimem AUTO s jedním tlačítkem, adaptivním spouštěním 25%, 50%, 75%, umožňuje zobrazit měřený průběh bez pracného nastavování. Zobrazení spektra FFT.. Funkce ukládání: jedním kliknutím uložíte snímek obrazovky nebo průběh, s vlastním ukládáním dat můžete zobrazit uložený soubor obrazovky a data o průběhu. Data lze exportovat prostřednictvím připojení USB do počítače.. Parametry produktu: V případě potřeby můžete použít i další funkce, jako např:. - 2-kanálový digitální fosforový osciloskop. - Ruční osciloskop 2 v 1 + generátor signálů DDS. - Šířka pásma 180 MHz, vzorkovací frekvence 500 MSa/s. - hloubka uložení 120 kB. - maximální měřicí napětí ±400 V. - vertikální citlivost 200 mV/úsek - 10 V/úsek. - Podpora ukládání a exportu obrazů průběhů. - funkce spouštění: automatické/normální/jednoduché. - jednoduché používání: automatické stisknutí tlačítka. - Bezproblémový provoz: rozšířené ukládání dat. Specifikace:. - Počet kanálů: 2. - analogová šířka pásma: 180 MHz. - maximální vzorkovací frekvence v reálném čase: 500 ms/s. - doba náběhu: 2,5 ns. - Režim připojení: AC/DC. - vstupní impedance: 1M?, 18pF. - Vertikální citlivost: 50mV/div ~ 10V/div. - horizontální časový rozsah: 50ns/div ~ 50s/div. - Časový rozsah základny: 5ns - 50s. - Přesnost času: +0,01%. - Detekce spouštění: digitální. - režim spouštění: automatický/jednorázový/normální. - rozsah měření 40mV - 80V. - ukládání obrazu na obrazovku: 90. - počet zachycených signálů: 500. - režim rolování: ano. - Režimy X-Y: ano. - automatické nastavení: ano. - měření parametrů: 12 typů. - Generátor signálů: 14 signálů. - zobrazení: frekvence / čas / amplituda. - přiblížení: ano. - velikost displeje: 2,8". - rozlišení displeje: 320×240. - Typ: IPS. - připojení: USB. - automatické vypnutí: 5 min - 2 hod.. - Aktualizace firmwaru: ano. - baterie: ano, integrovaná. Součástí osciloskopu je sonda P6100 s 10x děličem a šířkou pásma do 100 MHz, jakož i úložný a přenosný kufřík.
