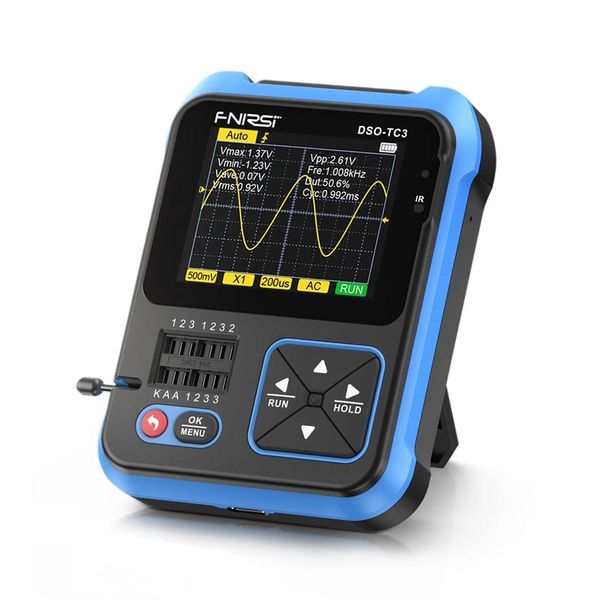

Osciloskop, generátor funkcí a tester součástek FNIRSI DSO-TC3

Osciloskop 500kHz, generátor funkcí a tester součástek FNIRSI DSO-TC3 je kompaktní digitální osciloskop s několika funkcemi:. Ruční osciloskop:. DSO-TC3 má vzorkovací frekvenci v reálném čase 10MS/s a šířku pásma 500 kHz. Díky kompletním funkcím spouštění (jednoduché, normální, automatické) je možné libovolně používat periodické analogové signály i neperiodické digitální signály. Je vybaven výkonným tlačítkem AUTO, které umožňuje zobrazovat průběhy měření bez zdlouhavého nastavování.. Tester tranzistorů:. Funkce testeru tranzistorů umožňuje automaticky identifikovat a měřit různé tranzistory, včetně tranzistorů NPN a PNP, N-kanálových a P-kanálových tranzistorů s polem účinku, tranzistorů s polem účinku, diod, dvojitých diod, tyristorů, rezistorů, indukov.. Generátor signálu:. Generátor signálu má na výběr ze 6 průběhů: sinusový průběh, obdélníkový průběh, pulzní průběh, trojúhelníkový průběh, náběhový průběh a stejnosměrný průběh. Výstupní frekvence, výstupní napětí a výstupní pracovní cyklus jsou nastavitelné.. Technické parametry:. Specifikace testeru tranzistorů:. - triody: ß je větší než 10 a menší než 600. - diody: úbytek napětí v přímém směru <4,5V. - regulovaná dioda: 0,01~32V. - MOSFET: JFET,IGBT,MOSFET. - SCR: zapínací napětí <5V, spouštěcí proud hradla pólu <6mA. - TRIAC: zapínací napětí <5V, pólový spouštěcí proud <6mA. - kondenzátor: 25pF~100mF. - odpor: 0,01ohm~50Mohm. - indukčnost: 10uH~1000mH. - baterie: 0,1 ~ 4,5 V. - vstupní napětí: 0 ~ 40 V. - DS18B20: 0 – 85°C. - DHT11: 0-60 °C / 5-95%. - infračervené dálkové dekódování: NEC protokol infračerveného kódu. Specifikace digitálního osciloskopu:. - vzorkovací frekvence v reálném čase: 10MSa/s. - analogová šířka pásma: 500kHz. - vstupní odpor:1Mohm. - způsob spojení: AC/DC. - rozsah testovacího napětí: 400V. - vertikální citlivost (x1): 10mV-10V. - horizontální časová základna: 1us-10s. - režim spouštění: Auto / Normal / Single. - typ spouště: Vzestupná hrana / Klesající hrana. - zastavení tvaru vlny: ano. - automatické měření: ano. Generátor signálu:. - sinusová vlna: 1–100KHz / 0–3,3V / 50%. - čtvercová vlna: 1–100KHz / 3,3V / 50%. - pulse wave: 1–100KHz / 3.3V / 0–100%. - triangle wave: 1-100KHz / 0-3.3V / 50%. - ramp: 1–100KHz / 0–3.3V / 0–100%. - DC: 0-3,3 V. Ostatní parametry:. - displej: 2,4 palcový barevný TFT 320×240 pixelů. - baterie: interní dobíjecí baterie s kapacitou 3000 mA. - rozměry: přibližně 150 mm x 70 mm x 30 mm. - hmotnost: přibližně 200 g. Obsah balení:. – přístroj FNIRSI DSO-TC3. – 3× zkušební háček. – nabíjecí kabel USB C. – příručka. Upozornění:. Sonda P6100 s konektorem MCX není součástí balení, třeba dokoupit zvlášť.
