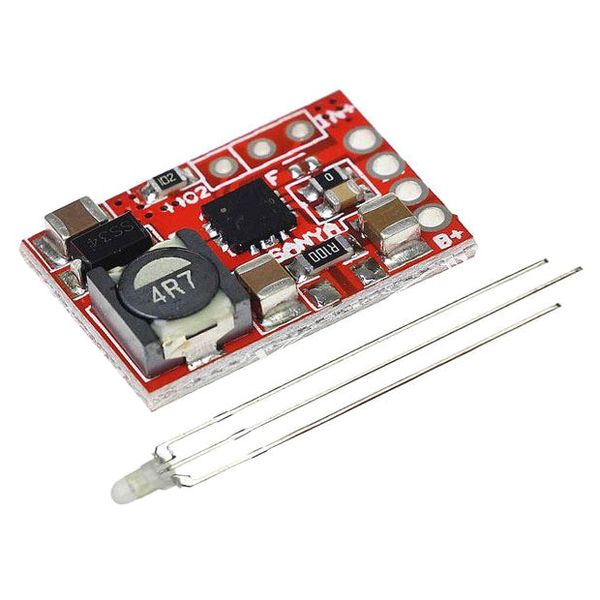

Nabíječka Li-Ion nebo LiFePO4 článku 1A s ochranou, modul s IO TP5000

Nabíječka je určena k nabíjení lithiového článku s koncovým napětím 4,2V (Li-Ion) nebo 3,6V (LiFePO4) konstantním proudem 1A. Nabíjecí proud je možné upravit výměnou či doplněním regulačního odporu, viz. obrázek.. Technické parametry:. - vstupní napětí: 4,5–9V. - výstupní napětí: 4,2 nebo 3,6V (přednastaveno 4,2V). - výstupní proud: 0,1–2A (přednastaven na 1A), nad 1A pouze s chlazením. - indikace LED: nabíjení-červená, nabito-zelená. - rozměry 21,5×14,5×4,2mm. Poznámka:. Typ nabíjeného článku se volí cínovou propojkou. Pro článek Li-Pol nebo LiFePO4 bude propojka nepropojená (koncové napětí pro nabíjení = 3,6V), pro článek Li-Ion bude propojka propojená (koncové napětí pro nabíjení = 4,2V). Nabíjecí proud je přednastaven na 1000mA, je možné ho upravit výměnou či doplněním regulačního odporu. Pro proudy nad 1000mA je nutné IO doplnit chladičem.. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
