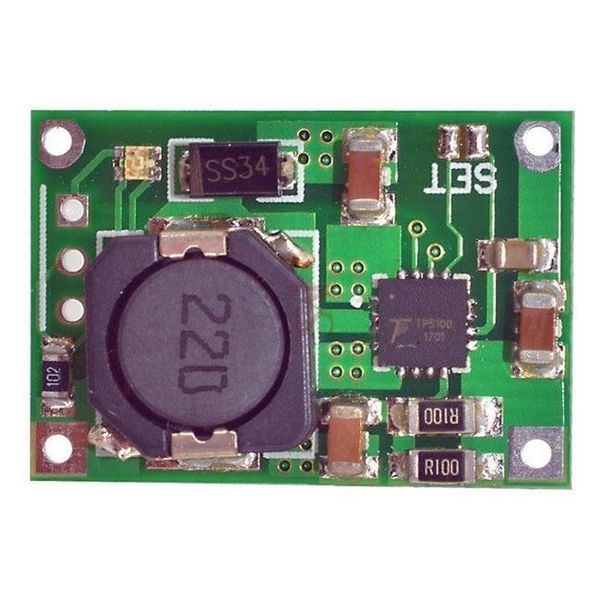

Nabíječka 1-2 Li-Ion článků 2A s ochranou, modul s IO TP5100

Nabíječka je určena k nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 2A až do napětí 4,2 (8,4)V, které poté udržuje na pólech článku.. Popis produktu:. - nabíjení konstantním proudem. Změnou odporu Rprog-viz. obrázek v příloze je možné nabíjecí proud měnit v rozsahu 0,5A-2A. - ukončení nabíjení po dosažení svorkového napětí článku 4,2V. Při použití 2 článků v sérii 8,4V. V tomto případě je nutné propojit pájecí plošky SET.. - rekondiční nabíjení proudem 100mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem 0,5–2A až do dosažení svorkového napětí 4,2V. - optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení. - bez nadproudové a zkratové ochrany. - volba 1 nebo dvou článků cínovou propojkou při nápisu SET. - možnost připojení externí signalizační LED -bi color, společná anoda. Technické parametry:. - IO TP5100, metoda nabíjení: CC/CV. - vstupní napětí: 5–15V. - nabíjecí proud 2A (změnou odporu je možné nastavit 0,1A-2A). - konec nabíjení: 4,2V. - rekondiční nabíjení při <2,9V. - rozměry 17×25mm/2g. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
