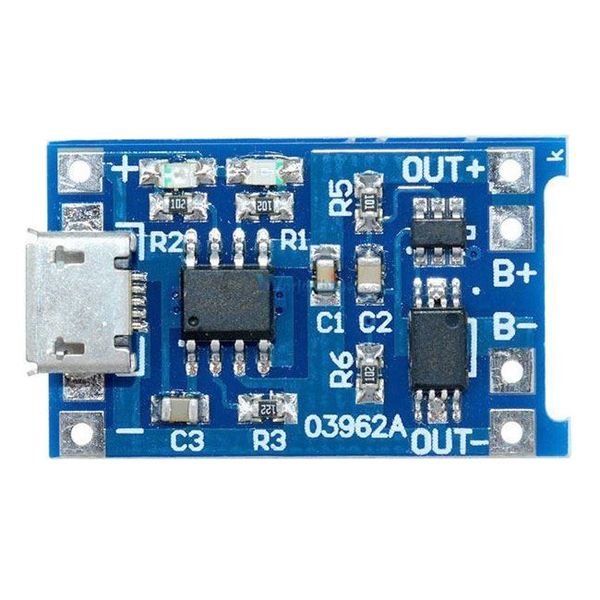

Nabíječka Li-Ion článku 1A s ochranou, modul s IO TP4056 (micro USB)

Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6 V konstantním proudem 1 A až do napětí 4,2 V, které poté udržuje na pólech článku.. Parametry produktu:. - nabíjení konstantním proudem. Změnou odporu Rprog – viz Datasheet je možné proud měnit v rozsahu 130 mA – 1 A. - ukončení nabíjení po dosažení svorkového napětí článku 4,2 V. - rekondiční nabíjení proudem 130 mA v případě, že úroveň svorkového napětí článku je <2,9 V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem až do 1 A. - optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení. - ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče při svorkovém napětí <2,4 V a opět ho připojí při dosažení Ubat>3 V. Nabíjení takto vybitého článku je možné. - nadproudová a zkratová ochrana při vybíjecím proudu >3 A. Technické parametry:. - IO TP0456 + DW01A, MOSFET FS8205A. - metoda nabíjení: CC/CV. - vstupní napětí: 4,5–6 V. - vstupní konektor: micro USB. - nabíjecí proud 1 A (změnou odporu je možné nastavit 130 mA – 1 A). - konec nabíjení: 4,2 V. - rekondiční nabíjení při <2,9 V. - ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu. - rozměry 17×28 mm/1,6 g. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
