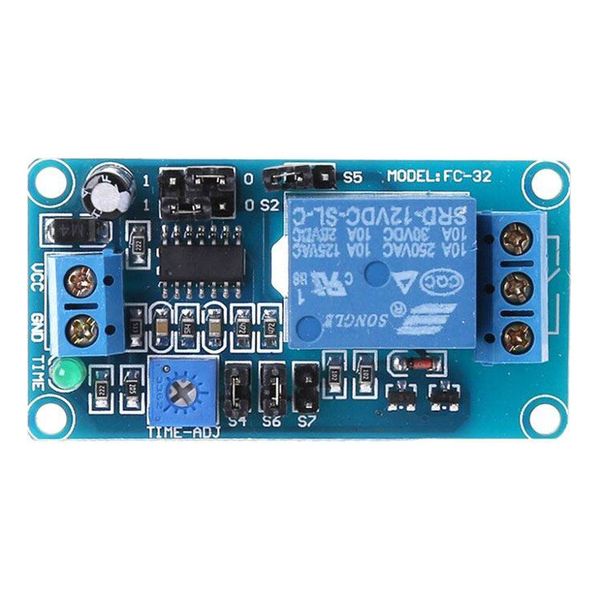

Časový spínač FC-32 0,1 sec-1hod s relé, napájení 12V

Velmi variabilní časový spínač 0,1 sec-1hod s mnoha varianty funkce a připojení. Po připojení k napětí sepne relé po nastaveném časovém zpoždění nebo sepne okamžitě a rozepne se zpožděním. Nastavení zpoždění je možné provést trimrem a propojkami. Relé disponuje spínacím i rozpínacím kontaktem, takže spotřebič je možné zapnout s časovým zpožděním nebo naopak vypnout po uplynutí stanovené doby.. Technické parametry:. - napájecí napětí: 12 V DC. - provozní proud: <100mA. - nastavitelná doba sepnutí 100 ms až 1 hod.. - bezpotenciálový kontakt relé NO/NC 250 V AC / 10 A nebo 30 V DC / 10 A. - typ relé: Songe SRD-12VDC-SL-C. - provozní teplota: –10 až 60 °C. - rozměry: 56 × 30 × 18 mm. - hmotnost: 18 g. Funkce propojek:. - S1,S2,S4 – kombinací těchto propojek a trimru je možné nastavit požadovaný čas, kdy je časový spínač v aktivním stavu, tzn. zapnutý nebo vypnutý.. - S5 – propojka pro přivedení napájecího napětí na kontakt relé. Relé může mít samostatné kontakty (nepropojené) nebo s napěťovým potenciálem 12V (propojené). Poté může rovnou spínat spotřebič 12V.. - S6,S7 – nastavení doby sepnutí nebo zpoždění zapnutí. Když je S6 propojený, relé je při odpočítávání času sepnuté, pokud je propojený S7, je relé při odpočítávání času vypnuté, tzn. obvod zapíná spotřebič se zpožděním.. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
