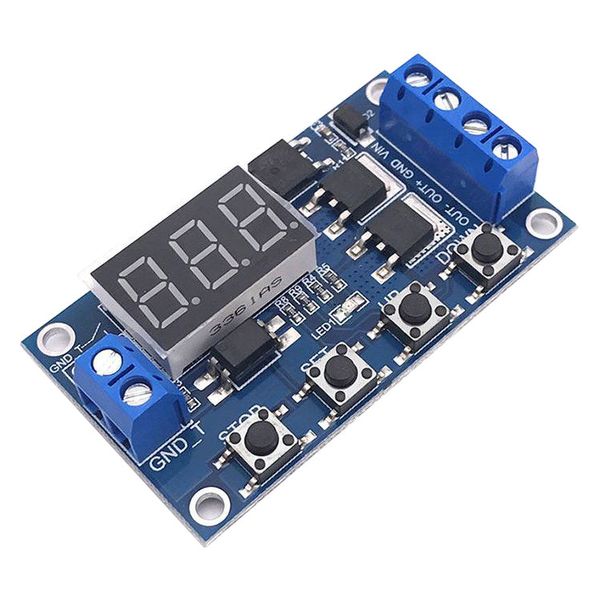

Časovač - programovatelný časový spínač s tranzistory MOSFET

Univerzální časový spínač s výstupem MOSFET 12-24V DC a širokou škálou nastavení.. Parametry produktu:. Pracovní režimy:. - P1 – po vstupním impulzu je relé sepnuté po nastavenou dobu. Tento režim má ještě další možnosti nastavení:. P1.1 – aktivní pouze první spouštěcí impulz. P1.2 – aktivní každý impulz po uplynutí nastaveného času. P1.3 – první impulz spustí odpočítávání doby sepnutí, dalším impulzem je možné dobu sepnutí zkrátit ještě před uplynutím nastaveného času. - P2 – po vstupním impulzu modul odpočítá nastavenou dobu T1 (parametr „CL“), potom sepne relé na nastavenou dobu T2 (parametr „OP“). Tento cyklus proběhne pouze jednou. - P3.1 – cyklické opakování režimu P2, přičemž počet cyklů je možné nastavit na 1–999 nebo nekonečno (parametr „LOP“, nekonečno = — na displeji) První impulz všechno spouští, další impulz hodiny odpojí. - P3.2 – režim P3.1, avšak není nutné spouštět impulzem. Aktivní je hned po připojení napájení.. - P4 – relé sepne náběžnou hranou impulzu a odpočítávání je spuštěno sestupnou hranou impulzu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště. Nastavované parametry:. - OP – doba sepnutí relé. - CL – doba vypnutí relé. - LOP – počet cyklů (1–999× nebo nekonečno – displej ---). - tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné.. Nastavení doby sepnutí a vypnutí:. - XX.X = 0,1 – 99,9sec. - XXX. = 1 – 999sec. - XXX = 1 – 999min. - např. pro nastavení času 3,2 sec bude na displeji 03.2. - pro nastavování všech parametrů je určeno tlačítko „SET“. Krátkým stisknutím se aktivuje nastavení parametrů OP, CL a LOP, dlouhým stisknutím režimy P1 – P4. Volba se provádí tlačítky „UP“ a „DOWN“. Technické parametry:. - napájecí napětí: 5 V-36 V DC. - klidový proud: 20mA, v aktivním stavu 50mA. - spouštěcí impulz 3–24V nebo GND (volitelné), modul je vybaven optočlenem. - uchování nastavených parametrů i při vypnutém napájení. - indukace LED pro sepnutý stav. - pracovní teplota: –40 °C ~ 85 °C. - rozměry: 62 × 38 × 17 mm. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
