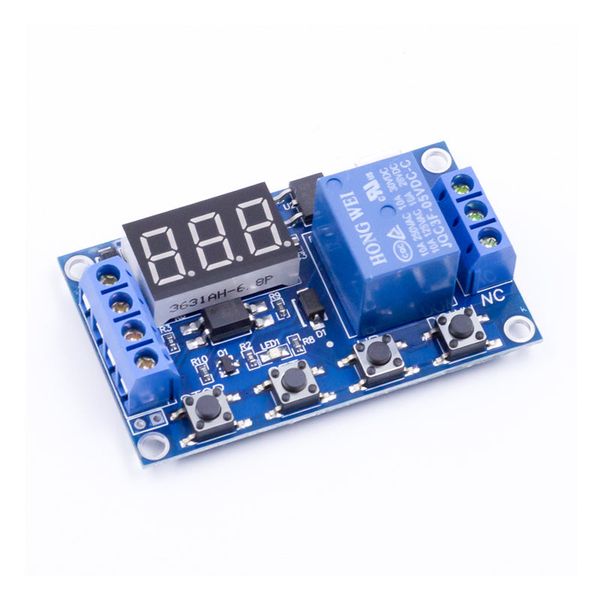

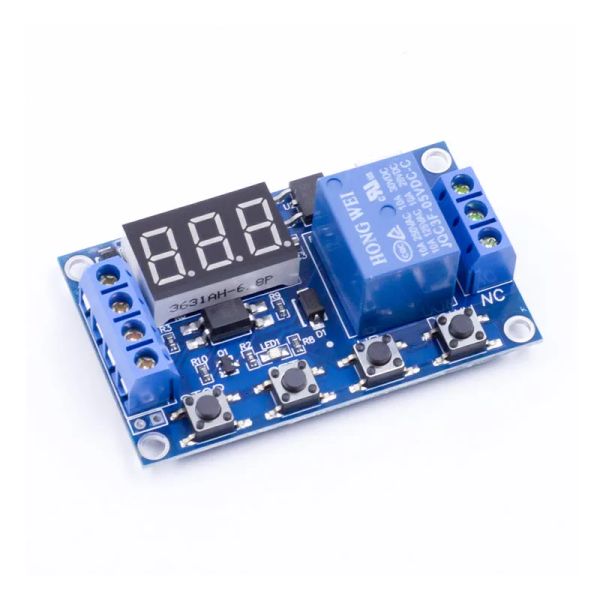

Časovač spínač programovatelný s relé

Univerzální časový spínač s reléovým výstupem 12V a širokou škálou nastavení.. Pracovní režimy:. P1 – po vstupním impulsu je relé sepnuté po nastavenou dobu. Tento režim má ještě další možnosti nastavení:. P1.1 – aktivní pouze první spouštěcí impuls. P1.2 – aktivní každý impuls po uplynutí nastaveného času. P1.3 – první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možné dobu sepnutí zkrátit ještě před uplynutím nastaveného času.. P2 – po vstupním impulsu modul odpočítává nastavenou dobu T1 (parametr „CP“), potom sepne relé na nastavenou dobu T2 (parametr „OP“). Tento cyklus proběhne pouze jednou.. P3.1 – cyklické opakování režimu P2, přičemž počet cyklů je možné nastavit na 1–999 nebo nekonečno (parametr „LOP“, nekonečno = — na displeji) První impuls vše spouští, další impuls hodiny odpojí. P3.2 – režim P3.1, avšak není nutné spouštět impulsem. Aktivní je hned po připojení napájení.. P4 – relé sepne náběžnou hranou impulsu a odpočítávání je spuštěno sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště.. Nastavované parametry:. OP – doba sepnutí relé. CP – doba vypnutí relé. LOP – počet cyklů (1–999× nebo nekonečno – displej ---). tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn. že v každém režimu budou stejné.. Nastavení doby sepnutí a vypnutí:. XX.X = 0,1 – 99,9 sek. XXX. = 1 – 999 sek. XXX = 1 – 999 min. např. pro nastavení času 3,2 sek bude na displeji 03.2. pro nastavování všech parametrů je určeno tlačítko „SET“. Krátkým stisknutím se aktivuje nastavení parametrů OP, CL a LOP, dlouhým stisknutím režimy P1 – P4. Volba se provádí tlačítky „UP“ a „DOWN“.. Provozní parametry:. Napájecí napětí 6–12V DC nebo Micro USB 5V (na desce nesprávně vytištěno 6–30V). Klidový proud 20mA, v aktivním stavu 50mA. Spouštěcí impuls 3–24V nebo GND (volitelné), modul je vybaven optočlenem. Uchování nastavených parametrů i při vypnutém napájení. Indikace LED pro sepnutý stav. Pracovní teplota –40°C ~ 85°C. Rozměry 62×38×17mm. COM je kontakt, který se překlápí mezi NO a NC po přivedení napětí na cívku.. NO je kontakt v klidovém stavu rozpojený oproti kontaktu COM. NC je kontakt v klidovém stavu spojený s kontaktem COM. Kontakty relé nejsou připojeny k žádnému napětí.. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
