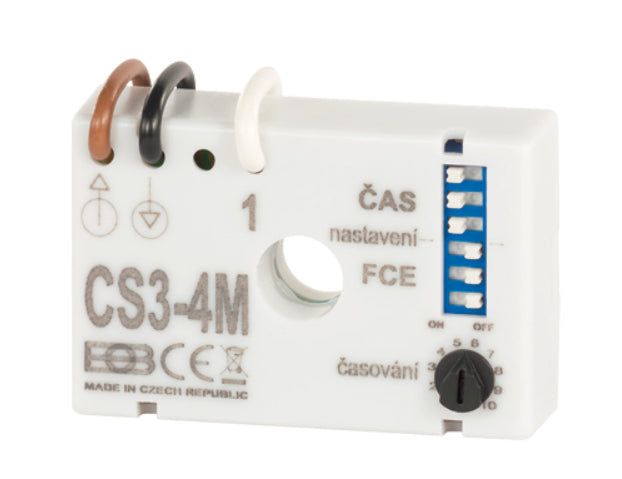

Časový spínač ELEKTROBOCK CS3-4M multifunkční bez nulového vodiče

Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSM FUNKCÍ SEPNUTÍ.. Vlastnosti CS3-4M. je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.. Osm funkcí CS3-4M. časové zpoždění s možností přerušení. zpožděné vypnutí (obdoba CS3-1). multi-časové relé s blokováním. časové relé bez možnosti blokování. impulzní relé (ovládání z více míst). zpožděné sepnutí. zpožděné sepnutí i vypnutí. blikač. Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8 následujících funkcí.. 1. Časové relé s možností přerušení - k sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stisknutím tlačítka během časování lze zátěž vypnout.. 2. Zpožděné vypnutí (obdoba CS3-1) -k sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.. 3. Multi-časové relé s blokováním - počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.. 4. Časové relé bez možnosti přerušení - k sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se zátěž vypne.. 5. Impulzní relé (ovládání z více míst) - stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.. 6. Zpožděné sepnutí - po stisknutí tl.odčasuje nastavený čas(zpoždění), poté dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.. 7. Zpožděné sepnutí i vypnutí - po stisknutí tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.. 8. Blikač - při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.. Technické parametry. Napájení 230,0 V / 50 Hz. Typ montáže pod vypínač. Montáž bez nulového vodiče Ano. Odporová zátěž 15 W až 200 W. Indukční zátěž 15 VA až 100 VA. Příkon 1 W. Spínací prvek triak. Nastavitelný čas 1 s až 1200 min. Pojistka Ano (FU 2 A/ H 5*20 mm). Stupeň krytí IP20. Pracovní teplota 0 °C až 50 °C
