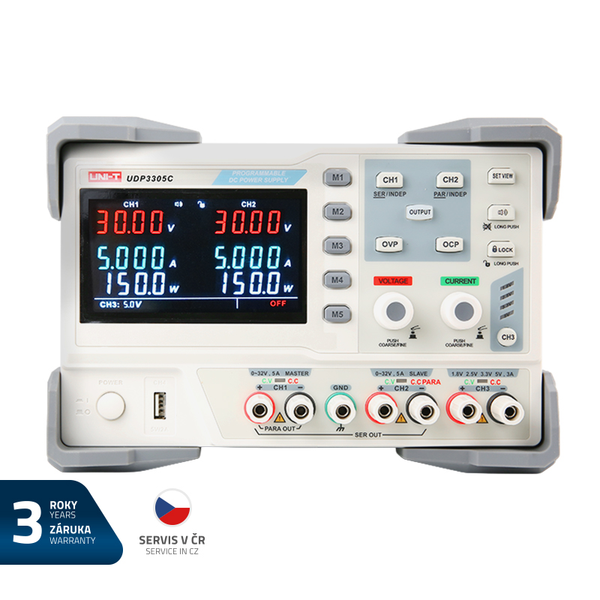

Zdroj laboratorní UNI-T UDP3305C

Programovatelný stejnosměrný napájecí zdroj UDP3305C je cenově výhodný, značkový laboratorní napájecí zdroj se čtyřmi nezávislými kanály od výrobce UNI-T. Zdroj obsahuje klasický lineární transformátor a v kanálech CH1, CH2 umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozsahu 0 až 30 V nebo v režimu konstantního výstupního proudu (CC) 0 až 5 A. Kanál CH3 poskytuje na výstupu konstantní napětí s možností zvolení hladiny 1,8 V; 2,5 V; 3,3 V nebo 5,0 V a má ochranu proti přetížení při dosažení odběru proudu 3,2 A. Kromě toho je na předním panelu konektor USB, který slouží jako kanál CH4 a je jím možné nabíjet např. mobilní telefon napětím 5 V/2 A. Kanály CH1 a CH2 mohou pracovat nezávisle na sobě, nebo je možné je interně propojit sériově nebo paralelně, potom zdroj dodává napětí 0 až 60 V/0 až 5 A nebo 0 až 30 V/10 A. Laboratorní zdroj má EBTN displej se 6 vysoce přesnými ukazateli, které zobrazují současně napětí, proudy a výkony v každém z obou kanálů CH1 a CH2 s přesností na 4 místa. Zdroj má programovatelné parametry. Má 5 pamětí pro jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem. Pravidelné kalibrace je možné provádět softwarově. Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají snímače, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou. Parametry produktu: - jemné nastavení proudů a napětí v obou kanálech CH1 a CH2. - šest čtyřmístných displejů pro okamžitou kontrolu napětí, proudů a výkonů v kanálech CH1 a CH2. - nastavení napětí 0 až 30 V s rozlišením 10 mV. - nastavení proudů 0 až 5 A s rozlišením 1 mA. - práce kanálů CH1 a CH2 v režimech konstantní napětí, konstantní proud. - možnost interního propojení kanálů CH1 a CH2 do série nebo paralelně. - kanál CH3 s pevně nastaveným napětím 1,8 V; 2,5 V; 3,3 V nebo 5,0 V max. 3,2 A. - kanál CH4 na konektoru USB na předním panelu pro nabíjení např. mobilního telefonu. - zabudovaný bzučák pro indikaci změny stavů. - uzamykání tlačítek pro zabránění nechtěné změny parametrů. - rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu. - teplotně řízený chladicí ventilátor. - odpojení od napájení při teplotním přetížení transformátoru. - na zadní straně volič vstupního napětí 110 V/120 V/220 V/230 V (AC 50/60 Hz). Technické parametry: - jmenovité výstupní napětí CH1 a CH2: 0 až 30 V. - jmenovitý výstupní proud CH1 a CH2: 0 až 5 A. - celkový jmenovitý výstupní výkon: 315 W. - rozlišení nastavení napětí/proudů (CH1 a CH2): 10 mV/1 mA. - v režimu (CV) přesnost nastavení napětí (CH1 a CH2): ? (0,01 % měřené hodnoty +3 mV, při proudu ? 3 A). - v režimu (CV) přesnost nastavení napětí (CH1 a CH2): ? (0,02 % měřené hodnoty +5 mV, při proudu > 3 A). - v režimu (CC) přesnost nastavení proudu (CH1 a CH2): ? (0,2 % měřené hodnoty +3 mA). - hluk a šum (20 Hz až 20 MHz) na výstupech CH1 a CH2: ?1 mV RMS / ?3 mA RMS. - jmenovité výstupní napětí (přesnost)/proud CH3: 1,8 V; 2,5 V; 3,3 V; 5,0 V (±3 %, dá se přesně nastavit)/max. 3,2 A. - hluk a šum (20 Hz až 20 MHz) na výstupu CH3: ?2 mV. - výstupní napětí/max. proud v kanálu CH4 (USB): 5 V ± 0,25 V/2 A. - teplotní koeficient napětí//proud: ? 300 ppm/°C // ? 300 ppm/°C. - jmenovité napájecí napětí: AC 110 V/120 V/220 V/230 V / (50/60 Hz). - jištění (při napájení 110/120 V/AC): trubičkovou pojistkou typu: T6,3AL/250 V (20x5 mm). - jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250 V (20x5 mm). - rozměry (šířka x výška x hloubka): 240 x 168 x 347 mm. - hmotnost: cca 10,2 kg. - hrubá hmotnost kartonu: 12 kg. Obsah individuálního balení: - laboratorní zdroj UDP3305C: 1 ks. - napájecí kabel: 1 ks. - kabel interface USB-A – USB-B (UT-D14): 1 ks. - sada propojovacích kabelů s krokodýlky: 1 sada. - náhradní pojistky: 1 ks. - návod k použití: 1 ks. - na objednávku komunikační kabel RS232: 1 ks. Balení pro velkoodběratele: - standardní množství na karton: 2 ks. - standardní rozměry kartonu: 445 x 365 x 300 mm. VÝROBCE: UNI-T. www.uni-t.cz. Odkaz na stažení software pro propojení s PC: https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html
