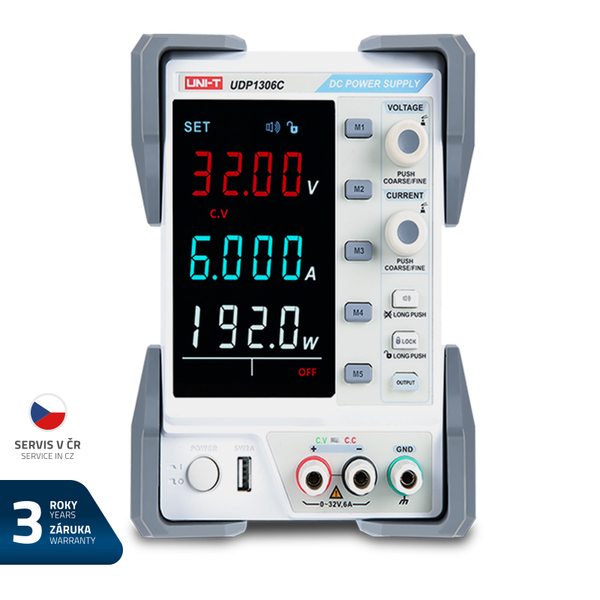

Zdroj laboratorní UNI-T UDP1306C

Programovatelný jednosměrný napájecí zdroj UDP1306C je cenově výhodný, značkový laboratorní napájecí zdroj s jedním hlavním výstupním kanálem a s kanálem nabíjení přes USB. Je to základní produkt zdroje pro uživatele, kterým stačí zdroj menších rozměrů s vysokou spolehlivostí. Oproti vyšším typům (vícekanálovým) zdrojů UDP tento zdroj umožňuje větší zatížení jednoho kanálu, a to až 6A při napětí 32V. Zdroj obsahuje klasický lineární transformátor a umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 32V nebo v režimu konstantního výstupního proudu (CC) 0 až 6A. Kromě toho je na předním panelu konektor USB, kterým je možné nabíjet např. mobilní telefon napětím 5V a proudem až 3A. Laboratorní zdroj má EBTN displej se třemi vysoce přesnými ukazateli, které zobrazují současně napětí, proud a výkon s přesností na 4 místa. Zdroj má programovatelné parametry. Má 5 pamětí pro jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem. Pravidelné kalibrace je možné provádět softwarově. Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje střeží snímače, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou. Parametry produktu: - jemné softwarové nastavení napětí a proudu na výstupu. - tři čtyřmístné displeje pro okamžitou kontrolu napětí, proudu a výkonu. - nastavení napětí 0 až 32V s rozlišením 10mV. - nastavení proudu 0 až 6A s rozlišením 1mA. - práce zdroje v režimu konstantní napětí (CV) nebo konstantní proud (CC). - přepěťová ochrana (OVP), nadproudová ochrana (OCP), teplotní ochrana (OTP). - kanál pro nabíjení např. mobilního telefonu na konektoru USB na předním panelu. - rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu. - zabudovaný bzučák pro indikaci změny stavů. - uzamykání tlačítek pro zabránění nechtěné změny parametrů. - teplotně řízený inteligentní chladicí ventilátor. - odpojení od napájení při teplotním přetížení transformátoru. - na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz). Technické parametry: - jmenovité výstupní napětí: 0 až 32V. - jmenovitý výstupní proud: 0 až 6A. - celkový jmenovitý výstupní výkon: cca 192W. - rozlišení nastavení napětí/proudů: 10mV/1mA. - přesnost nastavení napětí v režimu (CV): ? (0,01% měřené hodnoty +3mV). - přesnost nastavení proudu v režimu (CC): ? (0,1% měřené hodnoty +3mA). - hluk a šum (5Hz až 20MHz) na hlavním výstupu: ?2mV RMS / ?3mA RMS. - jmenovité napětí/proudová ochrana na výstupu USB: 5V ± 5%/3A. - teplotní koeficient napětí//proud: ? 300ppm/°C // ? 300ppm/°C. - jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz). - istení (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm). - istení (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm). - rozměry (šířka x výška x hloubka): 136 x 194 x 327mm. - hmotnost: cca 7,5 kg. Obsah individuálního balení: - laboratorní zdroj UDP1306C: 1ks. - napájecí kabel: 1 ks. - kabel interface USB-A – USB-B (UT-D14): 1 ks. - sada připojovacích kabelů s krokodýlky: 1 sada. - náhradní pojistky: 1ks. - návod k použití: 1ks. - na objednávku komunikační kabel RS232: 1 ks. Balení pro velkoodběratele: - standardní množství na kartón: 1 ks. - standardní rozměry kartónu: 505 x 270 x 335 mm. - hrubá hmotnost kartónu: 9,6 kg. VÝROBCE: UNI-T. www.uni-t.cz. Odkaz na stažení software pro propojení s PC: https://instruments.uni-trend.com/EU-EN/powersupplies/udp1306c.html
