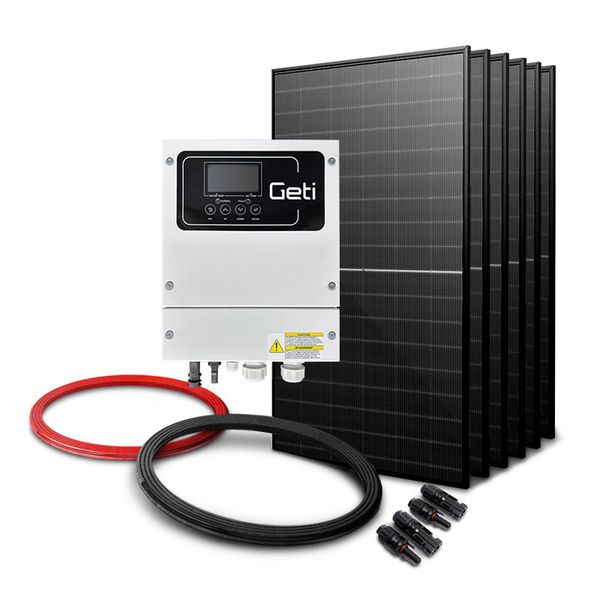

Fotovoltaická sestava pro ohřev vody GETI GWH02D 2730W PV Trina

Sada pro jednoduchou instalaci ohřevu vody v kotlích a jiných zařízeních.. Sada se skládá ze 6 monokrystalických panelů Trina (6x 04280478) o výkonu 455 W každý, regulátoru GETI GWH02D 4000 W (1x 04291121) a kompletní 25metrové kabeláže (25x 04290190 + 25x 04290189) s konektory MC4 (2x 03360241 + 2x 03360240).. Upozornění: Měnič GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronicky řízené termostaty!).. Výstup měniče (L, N) nesmí být připojen k elektrické síti nebo uzemnění! Výstup měniče se nesmí připojit k systému TN-C.. Měnič je vybaven velkým přehledným LED displejem, 3m teplotním snímačem a nezávislým nastavením teploty pro ohřev vody z FV i ze sítě. Měnič GETI má také funkci nuceného ohřevu. Měnič je kompatibilní s většinou kotlů na trhu.. Systém je jednoduchý, vyžaduje pouze připojení příslušného počtu FV panelů s maximálním výkonem 4000 W s provozním napětím 160 ~ 350 V DC, síťovým napětím 230 C AC a připojení odporové zátěže, např. topného tělesa, elektrického kotle, elektrického radiátoru nebo podlahového vytápění a jističů.. Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do vytápěcího zařízení, se v měniči mění na střídavý proud, který lze použít k napájení vytápěcího zařízení.. Maximální výkon systému je 4 000 W. Měnič má prioritní vstup z fotovoltaických panelů a v případě nedostatku energie na těchto panelech je systém zálohován střídavým proudem 230 V ze sítě.. Jedná se o nadrozměrnou položku. Dodací lhůta od vytvoření objednávky se může prodloužit o 3 - 4 pracovní dny.. Parametry produktu:. - Solární střídač pro ohřev teplé vody s odporovou zátěží (topné těleso, kotel). - snímač teploty. - samostatné nastavení teploty pro ohřev vody z fotovoltaické nebo střídavé sítě. - automatické přepínání mezi sítěmi (FV / 230V AC síť). - provozní režimy: pouze FV jako ostrovní systém nebo nebo automatický režim FV + síť. - tichý provoz pro pasivní chlazení. - efektivní monitorování maximálního výkonu panelů pomocí MPPT. - vysoká účinnost > 99 %. Střídač GETI GWH02D je vybaven přehledným LED displejem, který informuje uživatele o aktuálních a nastavených hodnotách:. - Indikace ohřevu vody z FV panelů. - Indikace ohřevu vody ze sítě 230 V AC. - Aktuální a nastavená teplota vody (PV,AC). - Výkon PV. - PV napětí. - indikace porovnání. - indikace chybového stavu. Technické parametry:. - Vstupní napětí (VDC): 160 až 350 (VDC). - Vstupní napětí (VAC): 230 V AC. - výstupní napětí [VAC]: 0-260 VAC (VAC). - Maximální výkon: 4000 W. - Vstupní proud PV: 20 A max.. - 20A max.. - Typ zátěže: odporová s bimetalovým termostatem (není vhodná pro elektronicky řízené termostaty!). - Hodnota odporové zátěže nesmí být menší než 13 Ohm. - Funkce MPPT: ANO. - Připojení PV panelů: sériové nebo sériovo-paralelní. - Prioritní vstup: PV panely. - záložní vstup: síť 230 V AC. - provozní teplota: -25 °C ~ +55 °C. - účinnost: > 99 %. - Délka teplotního snímače: 3 m. - chlazení: pasivní. - ochrana proti zkratu na vstupu. - ochrana proti přehřátí. - Připojení vstupu PV panelu: konektory MC4. - Vstupní připojení 230 V AC: šroubovací svorka. - Připojení výstupu 230 V AC: šroubová svorka. - Materiál: hliník + kov. - stupeň ochrany: IP65. - Rozměry d x š x v [mm]: 255 x 201 x 95 mm. - hmotnost: 3 kg. Fotovoltaický panel 455 W Trina Solar. Technické parametry:. - Jmenovitý výkon: 455 W. - typ: typ N, Topcon, monokrystalický. - účinnost modulu: 22,8 %. - maximální proud (Imp): 10,11 A. - maximální napájecí napětí (Vmp): 45 V. - napětí naprázdno (Voc): 53,4 V. - zkratový proud (ISC): 10,77 A. - Maximální systémové napětí: 1500 VDC (IEC). - Typ konektoru: kompatibilní s MC4/MC4. - Přední sklo: 1,6 mm tepelně zesílené sklo s vysokou průhledností. - stupeň ochrany: IP68. - Počet článků: 144. - Rozměry: 1762 x 1134 x 30 mm. - hmotnost: 21 kg. - rám: eloxovaná hliníková slitina. - barva rámu: černá. POZOR! Systém je určen pouze pro odporové zatížení.. - Doporučuje se, aby instalaci a zapojení provedl pouze elektrikář s příslušnou kvalifikací pro práci s elektrickými zařízeními a zkušenostmi s fotovoltaickými systémy.. Sada obsahuje:. 6 monokrystalických fotovoltaických panelů 4558Wp Trina. Solární regulátor GETI GWH02D. Sada kabelů 25 metrů. Konektory MC4. Instalační návod
