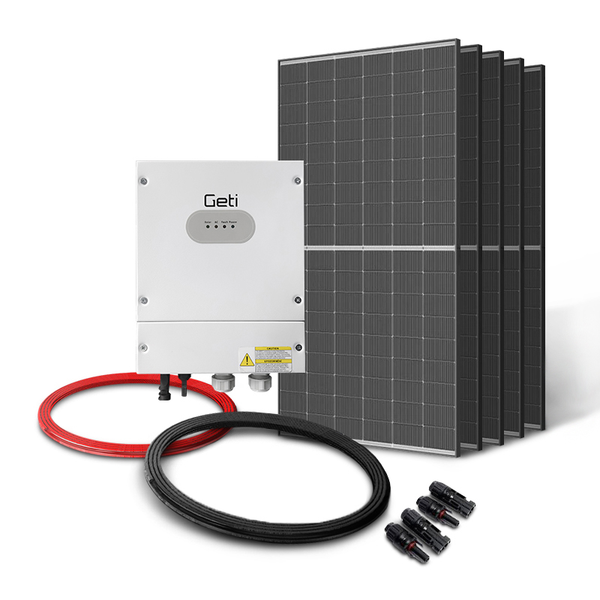

Sada pro fotovoltaický ohřev vody GETI GWH01 2275W 5x PV Trina

Sada pro jednoduchou instalaci ohřevu vody v kotlích a jiných zařízeních.. Sada se skládá z monokrystalických panelů Trina Solar TSM-NEG9R.28, dvojitého skla Vertex S+ typu N ( 5x 04280455 ) po 455 W, regulátoru GETI GWH01 4000 W ( 1x 04290246 ) a kompletního 25 m dlouhého kabelového svazku ( 25x 04290190 + 25x 04290189 ) s přiloženými konektory MC4 ( 2x 03360241 + 2x 03360240 ).. Upozornění: Měnič GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronicky řízené termostaty!).. Systém je jednoduchý, vyžaduje pouze připojení 5 fotovoltaických panelů s provozním napětím cca 34 V nebo příslušného počtu dalších k regulátoru GWH01 a energetických zátěží ( kotel, topné těleso, elektrický bojler, podlahové vytápění atd.). Střídač GETI GWH01 je vybaven LED panelem, který informuje uživatele o aktuálním stavu střídače. :. - indikace ohřevu vody z fotovoltaických panelů. - indikace ohřevu vody ze sítě 230 V AC. - indikace porovnání. - indikace stavu poruchy. Maximální výkon regulátoru je 4000 W, regulátor má prioritní vstup z FV panelů a pokud toto napětí klesne pod 120 V, ohřev vody bude napájen ze sítě 230 V AC.. Jedná se o nadrozměrnou položku. Dodací lhůta od vytvoření objednávky se může prodloužit o 3 - 4 pracovní dny.. Specifikace:. SOLÁRNÍ REGULÁTOR GETI GWH01. - vstupní napětí (VDC): 160 až 350 (VDC). - Vstupní napětí (VAC): 230 V AC. - Výstupní napětí [VAC]: 230 V AC (VAC). - Maximální výkon: 4000 W. - Funkce MPPT: ANO. - Připojení fotovoltaických panelů: sériové nebo sériově-paralelní. - Prioritní vstup: FV panely. - záložní vstup: 230 V AC síť. - provozní teplota: -25 °C ~ +55 °C. - účinnost: > 99 %. - chlazení: pasivní. - ochrana proti zkratu na vstupu. - ochrana proti přehřátí. - Připojení vstupu PV panelu: konektory MC4. - Vstupní připojení 230 V AC: šroubová svorka. - Připojení výstupu 230 V AC: šroubová svorka. - Materiál: hliník. - stupeň ochrany: IP65. - Rozměry d x š x v [mm]: 250 x 155 x 80 mm. - hmotnost: 3 kg. Fotovoltaický panel Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type. Technické parametry:. - Nominální výkon: 455 W. - Typ: typ N, Topcon, monokrystalický. - účinnost modulu: 22,5 %. - maximální proud (Imp): 10,09 A. - Maximální napájecí napětí (Vmp): 44,6 V. - napětí naprázdno (Voc): 52,9 V. - zkratový proud (ISC): 10,74 A. - Maximální systémové napětí: 1500 VDC (IEC). - Typ konektoru kompatibilní s MC4/MC4. - Přední sklo: 1,6 mm tepelně tvrzené sklo s vysokou průhledností. - stupeň ochrany: IP68.. - Počet článků: 144.. - Rozměry: 1762 x 1134 x 30 mm. - hmotnost: 21 kg. - rám: eloxovaná hliníková slitina. - barva rámu: černá. POZOR! Systém je určen pouze pro odporovou zátěž.. Sada obsahuje:. 5 monokrystalických fotovoltaických panelů Trina Solar. Solární regulátor GETI GWH01. Sada kabelů 25 m. Konektory MC4. Instalační návod
