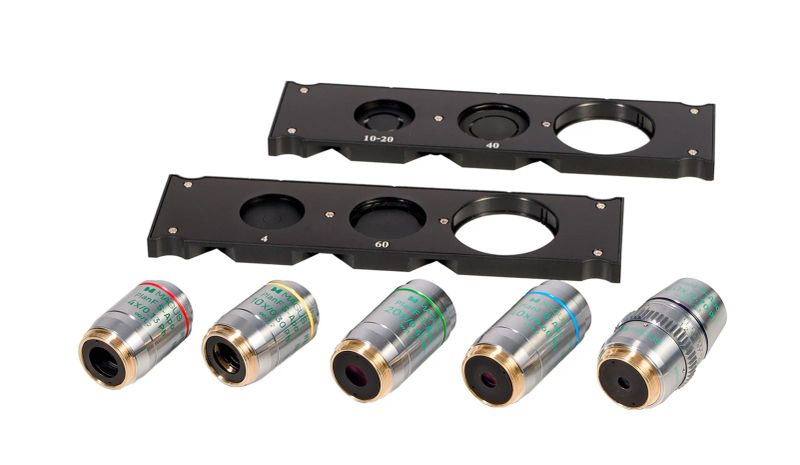

Zařízení s fázovým kontrastem MAGUS SPH360, se sadou rovinných objektivů Plan S-Apo Ph 4х/10х/20х/40х/60х H60 mm

Zařízení s fázovým kontrastem MAGUS SPH360 se skládá z posuvníků fázového kontrastu a sady fázových objektivů. Zařízení s fázovým kontrastem se používá ke studiu průhledných vzorků s nízkým kontrastem, které nejsou viditelné ve světlém poli. Při barvení dochází k usmrcení živých buněk. Hlavní výhodou této techniky je, že může být použita ke studiu živých neobarvených organismů v jejich přirozeném stavu. Tato technika se používá v medicíně, ekologii, farmakologii, zemědělství atd.

Posuvníky fázového kontrastu

Ve slotu kondenzoru je nainstalován posuvník fázového kontrastu. Posuvník je destička s kruhovými otvory: volný otvor pro pozorování ve světlém poli; druhý otvor má fázovou vložku, která odpovídá použitému objektivu. Zařízení s fázovým kontrastem obsahuje dva posuvníky: jeden má vložku, která pracuje společně s objektivy 10x, 20x a 40x; druhá vložka pracuje společně s objektivy 4x a 60x. Označení vložky odpovídá použitému objektivu. Posuvník umožňuje snadno přepínat z pozorování ve světlém poli na mikroskopii fázového kontrastu a zpět. Použitím centrovacího dalekohledu dodaného s mikroskopem se prstencové clony posuvníku zarovnají s fázovými prstenci objektivu.

Rovinné poloapochromatické fázové objektivy

Fázové objektivy mají fázový kroužek v rovině výstupní pupily. Mají jinou úroveň korekce aberace ve srovnání s fázovými objektivy zahrnutými v sadě mikroskopu. Rovinné poloapochromatické objektivy mají chromatickou aberaci korigovanou pro čtyři barvy, sférickou aberaci korigovanou pro tři barvy a zakřivení pole korigované pro 90 % průměru zorného pole. Obraz v okulárech a prostřednictvím digitálního fotoaparátu je čistší, má větší kontrast a je jasnější než při použití běžného rovinného achromatického objektivu. Objektivy 4x, 10x, 20x a 40x se používají pro práci s miskami o tloušťce dna 1,2 mm.Objektiv 60x má korekční kroužek. Otáčením kroužku se mění vzdálenost mezi vnitřními čočkami objektivu, čímž se optika objektivu přizpůsobuje práci s miskami s tloušťkou dna od 0,1 mm do 1,3 mm.Objektivy jsou navrženy pro délku tubusu korigovanou na nekonečno. Parfokální vzdálenost je 60 mm.

Kompatibilita:

• MAGUS Bio V360 Biological Inverted Microscope

Obsah sady:

• Posuvník fázového kontrastu pro objektivy 10x/20x a 40x s centrovatelnými kroužky
• Posuvník fázového kontrastu pro objektivy 4x a 60x s centrovatelnými kroužky
• Rovinný poloapochromatický fázový objektiv s korekcí na nekonečno: PlanF S-Apo 4x/0,13 Ph ∞/1,2 WD 17,78 mm, parfokální vzdálenost: 60 mm
• Rovinný poloapochromatický fázový objektiv s korekcí na nekonečno: PlanF S-Apo 10x/0,30 Ph ∞/1,2 WD 7,4 mm, parfokální vzdálenost: 60 mm
• Rovinný poloapochromatický fázový objektiv s korekcí na nekonečno: PlanF S-Apo 20x/0,45 Ph ∞/ 1,2 WD 8,8 mm, parfokální vzdálenost: 60 mm
• Rovinný poloapochromatický fázový objektiv s korekcí na nekonečno: PlanF S-Apo 40x/0,60 Ph ∞/ 1,2 WD 4,8 mm, parfokální vzdálenost: 60 mm
• Rovinný poloapochromatický fázový objektiv s korekcí na nekonečno: PlanF S-Apo 60x/0,70 Ph ∞/ 0,1–1,3 WD 1,8–2,6 mm, parfokální vzdálenost: 60 mm
