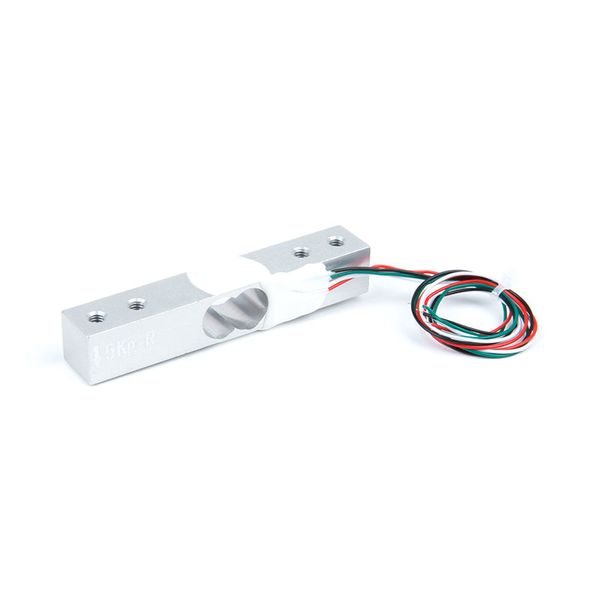

Váhový senzor YZC-131 5 kg snímač hmotnosti Arduino
Zatím bez hodnocení. Buďte první!62 Kčs DPH
✓ Skladem
🚚 Předpokládané doručení 21. – 26. října.
✓ Doprava zdarma od 1 500 Kč
✓ 14 dní na vrácení
✓ Faktura a 2 roky záruka
Popis
Váhový senzor s měřením hmotnosti do 5kg, který najdete i v kuchyňských vahách. Senzor má 4 otvory se závitem, které slouží k upevnění na základnu. Senzor umístěte tak, aby zelená šipka směřovala k základně. Technické parametry: - zatížení: 0 - 5 kg. - doporučené napájecí napětí: 5 - 10 V DC. - červený vodič: napájení +. - černý vodič: napájení -. - bílý vodič: výstupní signál -. - zelený vodič: výstupní signál +. - vstupní impedance: 1066 ± 10 % ?. - výstupní impedance: 1000 ± 10 % ?. - hystereze: 0,03 % FS. - materiál: hliník. - délka vodičů: 250 mm. - rozsah provozních teplot: -20 ~ 40 °C. - rozměry: 12,7 x 12,7 x 75 mm. - hmotnost: 30 g. Balení: 1 ks
Parametre
| Hmotnosť | 225 g |
| Rozmery | 5 × 2 × 10 cm |
