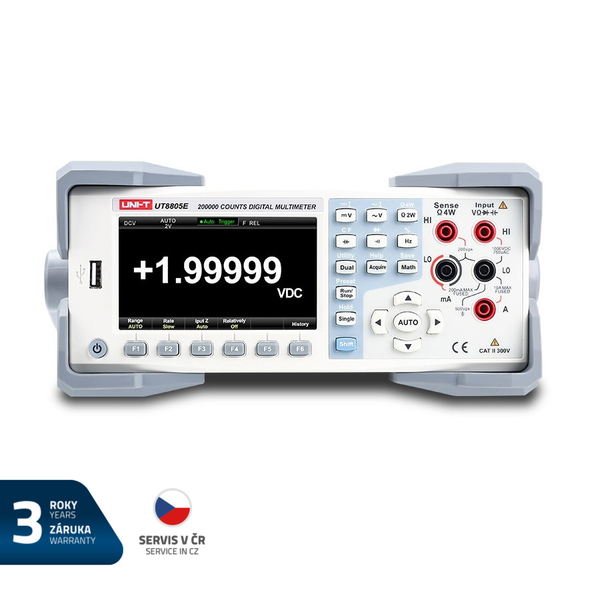

Stolní multimetr UNI-T UT8805E

Na tento výrobek poskytujeme 3 roky záruku.. UT8805E je stolní digitální multimetr s maximální zobrazitelnou hodnotou 199999 s automatickým nebo volitelně manuálním nastavením rozsahů, barevným displejem a funkcí měření skutečné hodnoty RMS. Jeho konstrukce obvodů využívá ve velké míře (LSI) analogově-digitální převodníky (A/D), mikroprocesor, multifunkční měření a vysoce stabilní technologii výroby tenkovrstvých rezistorů, což z něj činí digitální multimetr s vynikajícími parametry.. Přístroj je možné použít k měření AC/DC napětí, AC/DC proudu, odporu, kapacity, teploty, frekvence, šířky pulzu, testování diod a spojitosti obvodů, atd. Kromě toho má také funkci uchovávání dat, měření maximální/minimální/střední hodnoty, měření s funkcí porovnání, měření relativní hodnoty, detekce špičkových hodnot, zachycení trendového grafu a možnost záznamu/čtení až 10 000 záznamů dat.. UT8805E je dodáván se 4,3 palcovým barevným TFT displejem s rozlišením 480 x 272 pixelů, který umožňuje všestranné a jasné zobrazení výsledků měření pomocí sloupcových grafů odpočtů nebo trendových grafů. Displej umožňuje duální zobrazení údajů, např. při měření střídavých napětí nebo proudů zobrazuje také frekvenci, při měření teploty zobrazuje také odpor termočlánku a pod.. Je to špičkový elektrický měřicí přístroj vhodný pro měření v elektronice, komunikacích, výrobě, národní obraně, elektroenergetice, chemickém a jiném průmyslu. Tento přístroj přísně vyhovuje bezpečnostním normám IEC61010-1, EN61010-2-030, úroveň znečištění II, přepětí CATI 1000V, CAT II 300V, je opatřen dvojitou izolací, je vodotěsný a prachotěsný s krytím IP65. Je to nenahraditelný experimentální nástroj pro různé vysoké školy.. Parametry produktu :. - typ displeje: TFT-LCD s úhlopříčkou 4,3" a rozlišením 480 x 272 px. - počet míst displeje: 200 000. - rychlost měření: 5000 rdgs/s (2,5 čtení/s; 10 čtení/s; 5 000 čtení/s). - duální displej: ano, současné zobrazení dvou veličin. - měření DC napětí: rozsahy 200mV až 1000V. - měření DC proudu: rozsahy 200µA až 10A. - měření AC True-RMS napětí: rozsahy 200 mV až 750 V. - měření AC True-RMS proudu: rozsahy 2mA až 10A. - měření odporu: rozsahy 200? až 100M? (volitelně 2- a 4-vodičové měření odporu). - měření kapacity: rozsahy 2nF až 2000µF. - frekvenční rozsah: 20Hz až 1MHz, AC True-RMS napětí/proudy 20Hz až 100kHz. - test spojitosti obvodů a test diod: ano. - měření teploty: s vestavěným termočlánkem s kompenzací studeného konce. - měření teploty externím termočlánkem: ano, přednastavené konverze pro ITS-90, Pt100 a Pt385 a termočlánky typu B, E, J, K, N, R, S, T. - různé matematické operace: maximum, minimum, průměrná hodnota, směrodatná odchylka, vyhověl/nevyhověl, dBm, dB, relativní měření, histogram, trendový graf, sloupcový graf. - podporuje rozhraní USB, GPIB, RS-232C a LAN, USB-TMC, standard IEEE 488.2, VXI11 a SCPI jazyk. - kompatibilní s nejnovější sadou příkazů SCPI pro mainstreamový multimetr. - záznam a ukládání historických údajů. - možnost uložení dat a konfigurace nastavení na jednotku USB. - 1GB úložiště NAND FLASH, velkokapacitní paměťový systém a testovací data. - anglické a čínské menu a online systém nápovědy. - software pro nadřízený počítač PC. - široké rozmezí napájecího napětí. Technické parametry :. - maximální měřené napětí: 1000 V (DC) / 750 V (AC). - ochrana vstupních terminálů 10A : (CE) F1, vnitřní pomalá pojistka 10 A /250 V. - ochrana vstupních terminálů µA, mA : (CE) F2, rychlá pojistka 250mA/250V na zadním panelu. - displej barevný TFT 4,3": duální, úplné zobrazení ikon; maximální hodnota 200000, 480 x 272pixelů. - volba rozsahů : automatická nebo ruční. - zobrazení polarity: automatické. - matematické operace: vyhověl/nevyhověl, Relativní, min/max/průměr, standardní odchylka, dBm, dB, Hold, histogram, trendový graf, sloupcový graf. Specifikace rozsahů měření :. - 1. měření DC napětí ( rozsah / vstupní impedance / přesnost % (90 dní) / (1rok )) :. 200,000 mV / 10M? nebo >10G? / 0,008+0,004 / 0,01+0,004. 2,00000 V / 10M? nebo >10G? / 0,008+0,003 / 0,01+0,003. 20,0000 V / 10M? nebo >10G? / 0,008+0,004 / 0,01+0,004. 200,000 V / 10M? / 0,012+0,003 / 0,015+0,003. 1000,00 V / 10M? / 0,012+0,003 / 0,015+0,003. - 2. měření DC proudu ( rozsah / úbytek napětí na vstupu / přesnost % (90 dní) / (1rok )) :. 200,000 µA / <30 mV / 0,050+0,005 / 0,055+0,005. 2,00000 mA / <0,3 V / 0,050+0,005 / 0,055+0,005. 20,0000 mA / <30 mV / 0,070+0,020 / 0,095+0,020. 200,000 mA / <0,3 V / 0,060+0,008 / 0,070+0,008. 2,00000 A / <0,1V / 0,150+0,020 / 0,170+0,020. 10,0000 A / <0,3V / 0,200+0,010 / 0,250+0,010. - 3. měření odporu ( rozsahy / max. testovací proud / přesnost % (90 dní) / (1rok )) :. 200,000 ? / 1mA / 0,012+0,005 / 0,030+0,005. 2,00000 k? / 1mA / 0,012+0,003 / 0,020+0,003. 20,0000 k? / 100µA / 0,012+0,003 / 0,020+0,003. 200,000 k? / 10µA / 0,012+0,004 / 0,020+0,004. 2,00000 M? / 1µA / 0,020+0,004 / 0,040+0,004. 10,0000M? / 500nA / 0,100+0,004 / 0,250+0,004. 100 000 M? / 500 nA ? 10M? / 0,800+0,004 / 1,75+0,004. - 4. měření AC napětí True RMS ( rozsahy / frekvenční rozsah / přesnost % (90 dní) / (1rok )) :. 200,000 mV / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 20kHz / 0,19+0,05 / 0,2+0,05. 20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05. 50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05. 2,00000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 20kHz / 0,19+0,05 / 0,2+0,05. 20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05. 50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05. 20,0000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 20kHz / 0,19+0,05 / 0,2+0,05. 20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05. 50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05. 200,000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 20kHz / 0,19+0,05 / 0,2+0,05. 20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05. 50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05. 750,000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 20kHz / 0,19+0,05 / 0,2+0,05. 20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05. 50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05. - 5. měření AC proudu True RMS ( rozsahy / frekvenční rozsah / přesnost % (90 dní) / (1rok )) :. 2,00000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 2kHz / 0,5+0,10 / 0,5+0,10. 2kHz až 10kHz / 2,5+0,20 / 2,5+0,20. 200,000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 2kHz / 0,5+0,10 / 0,5+0,10. 2kHz až 10kHz / 2,5+0,20 / 2,5+0,20. 200000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10. 45Hz až 2kHz / 0,3+0,10 / 0,3+0,10. 2kHz až 10kHz / 2,5+0,20 / 2,5+0,20. 2,00000 A / 20Hz až 45Hz / 1,5+0,20 / 1,5+0,20. 45Hz až 2kHz / 0,5+0,20 / 0,5+0,20. 2kHz až 10kHz / 2,5+0,20 / 2,5+0,20. 10,0000 A / 20Hz až 45Hz / 1,5+0,15 / 1,5+0,15. 45Hz až 2kHz / 0,5+0,15 / 0,5+0,15. 2kHz až 10kHz / 2,5+0,20 / 2,5+0,20. - 6. měření kapacity ( rozsahy / max.testovací proud / přesnost % (90dní) / (1rok )) :. 2,000nF / 0,5µA / 2,8+1,0 / 3+1,0. 20,00 nF / 1µA / 1+0,5 / 1+0,5. 200,0nF / 10µA / 1+0,5 / 1+0,5. 2,000µF / 100µA / 1+0,5 / 1+0,5. 20,00µF / 1mA / 1+0,5 / 1+0,5. 200,0µF / 1mA / 1+0,5 / 1+0,5. 2,000 mF / 1 mA / 2+0,5 / 2+0,5. - 7. měření teploty ( typ termočlánku / teplotní rozsah článku / přesnost % (1rok)) :. RTD ?=0,00385 / -200°C až 660°C / 0,16°C. B / 0°C až 1820°C / 0,76 °C. E / -270°C až 1000°C / 0,5 °C. J / -210°C až 1200°C / 0,5 °C. K / -270°C až 1370°C / 0,5 °C. N / -270°C až 1300°C / 0,5 °C. R / -50°C až 1760°C / 0,5 °C. S / -50°C až 1760°C / 0,6 °C. T / -270°C až 400°C / 0,5°C. - 8. měření frekvence a pracovního cyklu ( rozsahy / přesnost % (90 dní) / (1rok )) :. 20Hz až 2kHz / 0,01+0,003 / 0,01+0,003. 2kHz až 20kHz / 0,01+0,003 / 0,01+0,003. 20kHz až 200kHz / 0,01+0,003 / 0,01+0,003. 200kHz až 1MHz / 0,01+0,005 / 0,01+0,006. V rozsahu AC napětí 200mV až 750V.. - 9. měření spojitosti obvodu a diod. Je použit zdroj konstantního proudu 1 mA ± 5 % pro měření odporu nebo úbytku napětí na diodě.. Napětí otevřeného obvodu je < 8V. Prah měření spojitosti obvodu je nastavitelný. Možnost indikace. bzučákem.. Všeobecné charakteristiky a mechanické vlastnosti :. - napájení: AC 90V-110V, 45-440Hz; AC 110V-132V, 45-440Hz; AC 200V-240V, 45-66Hz; AC 216V-264V, 45-66Hz. - příkon: max. 20W. - provozní prostředí: 0°C~28°C<90%; 28 °C – 40 °C <75 %; 40°C~55°C<50% (bez kondenzace). - nadmořská výška: ?2000 m. - rozměry: 260 mm x 116 mm x 332 mm. - hmotnost: 4,4 kg. - barva: šedobílá a šedá. Obsah individuálního balení :. - stolní multimetr UT8805E: 1ks. - trojžilový napájecí kabel: 1ks. - testovací vodiče: 1 pár. - USB spojovací kabel: 1ks. - spojovací kabel RS232: 1ks. - rychlý průvodce UT8805E: 1ks. - záruční karta UT8805E: 1ks. - software počítačový pro PC: 1 sada. VÝROBCE : UNI-TREND. www.uni-t.cz. https://instruments.uni-trend.com/EU-EN/multimeters/ut8000e.html
