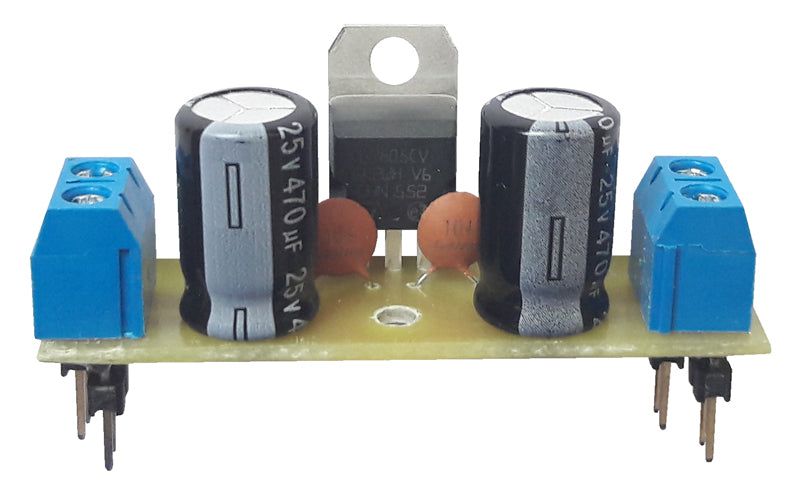

Stavebnice TIPA PT066B Miniaturní stabilizovaný zdroj

Stavebnice PT066B, miniaturní stabilizovaný zdroj je založen na velmi známé řadě stabilizátorů 78xx. Deska plošných spojů je navržena tak, aby bylo možné v případě potřeby integrovaný obvod osadit přímo na chladič. Zvláštností této stavebnice je umístění jumper kolíků ze strany spojů, díky kterým je možné tento zdroj umístit do standardního nepájivého pole tak, že zdroj propojuje krajní napájecí lišty. Na levé straně tak můžete mít například 12 V pro relé, zatímco na pravé straně je stabilizovaných 5 V pro integrované obvody.. Výstupní napětí podle použitého obvodu (5, 6, 8, 9, 10, 12, 15, 18, 24 V). Maximální výstupní proud: 1 A. Možnost přímého umístění do nepájivého pole. možnost chladiče. Rozměry DPS: 54 x 16 mm. Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
