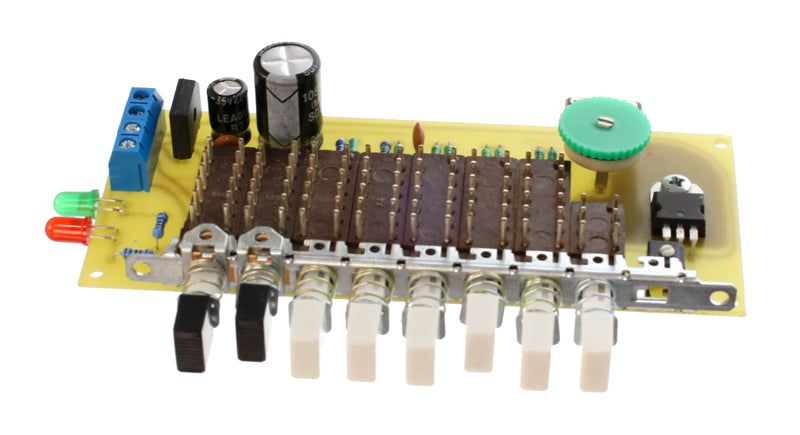

Stavebnice TIPA PT059 Přepínatelný zdroj s IZOSTAT - RETRO EDICE

Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými IZOSTAT. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí dosud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnuto více přepínačů, a tedy ani více napěťových kanálů, které by se mohly navzájem míchat (avšak při určité zručnosti samozřejmě více přepínačů najednou sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský. Vstupní napětí: AC 10 - 25 V, DC 15 - 35 V. Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ. Trvalé proudové zatížení: 1A. Jemné doladění pomocí trimru. Rozměry DPS: 124 x 53 mm. Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
