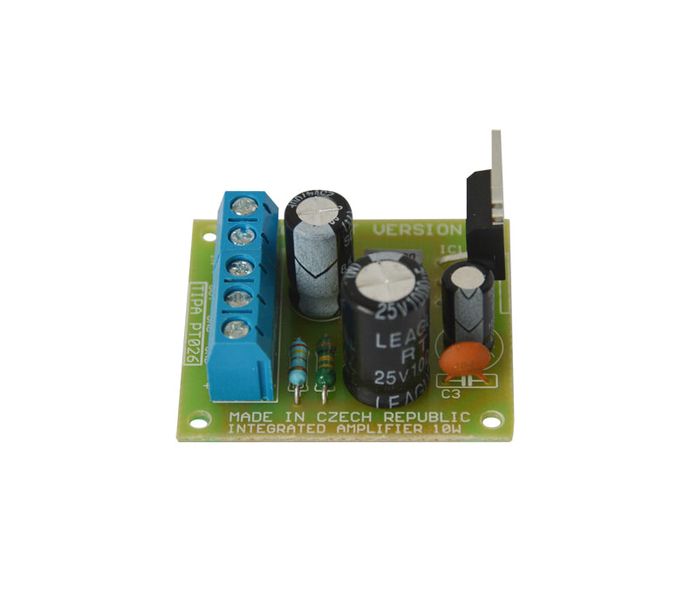

Stavebnice TIPA PT026M Integrovaný zesilovač 10W

Stavebnice integrovaného 10W zesilovače o velmi malých rozměrech. Plošné spoje byly navrženy tak, aby bylo možné spojit dva monofonní kanály do jednoho stereofonního zesilovače. Pokud jste si zakoupili PT026M a nakonec jste se rozhodli pro stereo verzi, stačí dokoupit ještě jednu PT026M. PT026S obsahuje součástky a spoje pro oba dva kanály. Díky obyčejnému nesymetrickému napájení se dá toto zařízení využít také jako zesilovač do auta napájený z 12voltové baterie, použitý obvod TDA2003 je odolný proti napěťovým špičkám vznikajícím při startování motoru. Obsahuje ochranu proti přepětí, přehřátí a zkratu na výstupu. Základní údaje: Napájecí napětí: 8 - 18 V. Odběr proudu: max 0.5 A na kanál při 18 V a Rz 4R. Frekvenční rozsah: 40 Hz - 15 kHz. Zkreslení: 0.15% při f = 1kHz, Pout = 7.5W. Vstupní citlivost: 50 mV. Vstupní impedance: 150k. Výstupní impedance: min 1.6R. Výstupní výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W. Rozměry DPS: 35.6 x 39.4 mm. Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
