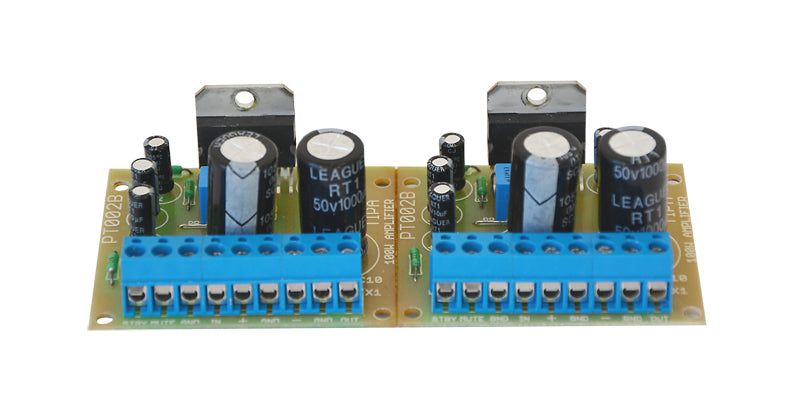

Stavebnice TIPA PT006 Zesilovač 2x100W s TDA7293

Stavebnice kvalitního stereo Hi-Fi zesilovače pracujícího ve třídě AB. Díky svým malým rozměrům, ochranám proti zkratu na výstupu, přehřátí a možnosti připevnění přímo ke kovové skříni (nutné integrovaný obvod odizolovat, na jeho chladicí ploše je záporná větev napájecího napětí. Při spojení s uzemněným chladičem by došlo ke zkratu a destrukci obvodu) najde své využití určitě na mnoha místech. Proudové rázy do reproduktoru při zapnutí a vypnutí zesilovače jsou u použitého obvodu minimální. Hlavní předností TDA7293 oproti TDA7294 je možnost symetrického napájení až 50V, což se odrazí na vyšším výkonu. (U TDA 7294 se uvádí hudební výkon 100W, u TDA7293 je to 100W sinusový, přeloženo do srozumitelného jazyka, výkon tohoto zesilovače je o cca 1/3 vyšší než je tomu u PT002B využívající obvod TDA7294.. Stereofonní verze zesilovače je realizována spojením dvou univerzálních DPS PT002B, jedná se tedy o spojení dvou 100W zesilovačů PT005 do jednoho celku.. Napájecí napětí +/- 12 až 50V. Vstupní / výstupní impedance = 100kohm / min 4ohm. Výstupní výkon při napájení +/- 29V - Rz = 8ohm, 70W; Rz = 4ohm, 100W. Zkreslení při výkonu 5W - 0,005%. Vstupní citlivost 650mV. Frekvenční rozsah (-3dB) 0,02 - 100kHz. Všechny hodnoty jsou uvedeny pro jeden kanál.. Rozměry: 117 x 52mm. Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
