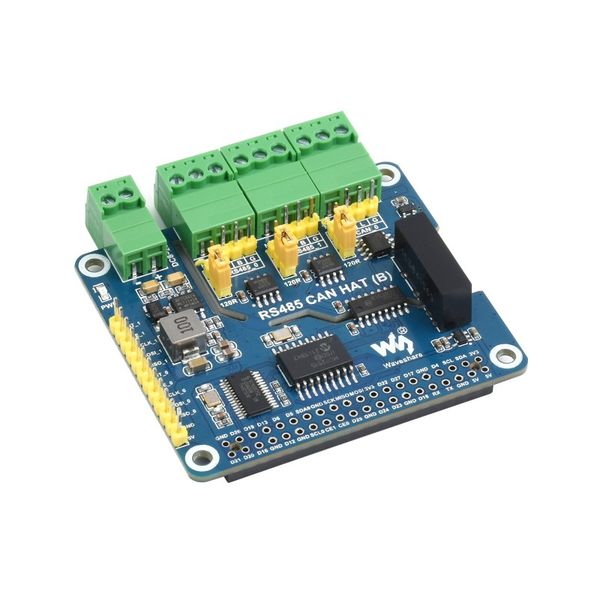

RASPBERRY Isolated RS485 CAN HAT (B) pro Raspberry

Tento izolovaný RS485 CAN HAT (B) je určen pro desky Raspberry Pi a poskytuje možnost připojení dvou RS485 a jednoho CAN kanálu. S různými síťovými ochranami a robustním designem je ideální pro průmyslové aplikace, které vyžadují stabilní a izolovanou komunikaci.

Hlavní vlastnosti:

Standardní 40PIN GPIO konektor: Kompatibilní se všemi deskami Raspberry Pi.

1-Ch CAN: Využívá řadič MCP2515 a CAN transceiver pro konverzi SPI na CAN.

2-Ch RS485: Používá kombinaci čipů SC16IS752 a SP3485 pro konverzi SPI na RS485.

Pohonný obvod na desce: Podporuje široké napájecí napětí 8~28V a současně napájí Raspberry Pi.

Izolace napájení: Poskytuje stabilní izolované napětí, bez potřeby dodatečného napájení pro izolované terminály.

Digitální izolace: Izoluje signál, zaručuje spolehlivost, odolnost proti rušení a nízkou spotřebu energie.

Ochranné obvody: Obsahuje TVS (Transient Voltage Suppressor) pro potlačení přepětí, také resetovatelnou pojistku a ochranné diody pro stabilizaci výstupů.

Konfigurovatelný 120Ω terminálový odpor: Umožňuje jednoduché nastavení pomocí jumperu.

Jednoduché připojení: Dodává se s terminály a pinovými konektory pro pohodlné připojení.

Rozšířené SPI ovládací piny: Pro připojení k hostitelským řídicím deskám.

Specifikace:

Rozšířené rozhraní: 2-Ch RS485 + 1-Ch CAN

Komunikační rozhraní: SPI

CAN Řadič: MCP2515

CAN Transceiver: SIT65HVD230DR/SN65HVD23D

Rychlost CAN: ≤1Mbps

UART Rozšiřující čip: SC16IS752

RS485 Transceiver: SP3485

Rychlost RS485: 300~921600 bps

Napájení: Externí napájecí terminál nebo Raspberry Pi

Rozsah externího napájení: DC 8~28V

Provozní napětí: 3.3V

Rozměry: 65 × 56.5 mm

Co může tento produkt dělat?

Umožňuje izolovanou a stabilní komunikaci prostřednictvím RS485 a CAN pro váš Raspberry Pi. Je navržen pro průmyslové aplikace, kde je potřeba zajistit odolnost proti přetížení a stabilitu signálu.
