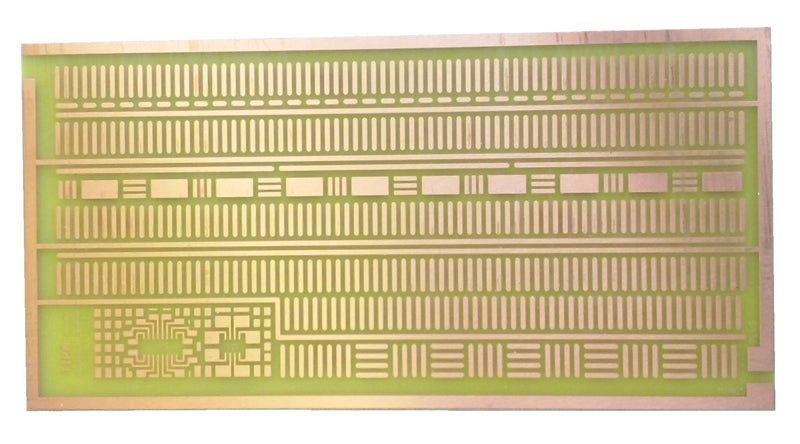

PCB TIPA PT008 Univerzální PCB - pájecí pole

Univerzální deska plošných spojů je určena pro experimentální nebo různé testovací obvody. DPS je z velké části složena z krátkých drah s rozestupem 2,54 mm, takže je přímo určena pro integrované obvody v pouzdrech DIL (DIP). DPS je navržena tak, aby bylo možné použít "úzké" i "široké" integrované obvody. Dlouhé cesty jsou vedeny přes celou desku plošných spojů, což je výhodné pro použití jako napájecí zdroj. Díky správnému rozmístění těchto napájecích cest je možné přímo mezi ně umístit blokovací kondenzátory SMD. Zvláštností je levý horní roh, který je určen pro SMD komponenty. Je možné použít integrované obvody typu SOIC8 nebo SOIC16 nebo SOIC14. Na okolní malé plošky, jejichž velikost se může pohybovat od 1206 do 0402, lze umístit různé SMD komponenty. Samozřejmě, v závislosti na konkrétním kusu lze umístit i různé jiné velikosti. DPS jsme navrhli tak, aby byla co nejuniverzálnější, takže věříme, že si zde téměř každá součástka najde své místo. Je jen na konstruktérovi, aby si vybral správné místo.. PT008 NEOBSAHUJE ŽÁDNÉ SOUČÁSTKY, POUZE SAMOSTATNOU DESKU PLOŠNÝCH SPOJŮ!. Další informace a podporu pro stavebnice TIPA najdete na stránce http://stavebnice.tipa.eu.
