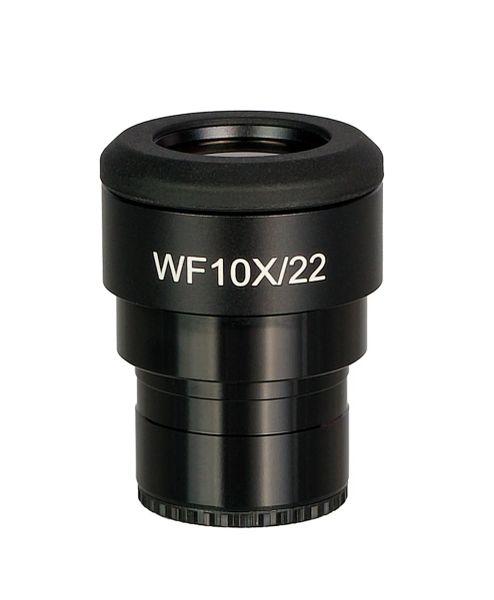

Okulár se stupnicí a nastavením dioptrií MAGUS ND10S 10х/22 mm (D 30 mm)

Name: Okulár se stupnicí a nastavením dioptrií MAGUS ND10S 10х/22 mm (D 30 mm)
Brand: MAGUS
SKU: 85087LVH
Price: 2204.00 CZK
Availability: InStock

Zatím bez hodnocení. Buďte první!

Kód: 85087LVH EAN: 5905555025414

2 204 Kčs DPH

✓ Skladem

🚚 Predpokladané doručenie 4. – 9. septembra.

<p>Okulár se stupnicí slouží k měření velikosti vzorků a jejich struktur v lineárních jednotkách: milimetrech nebo mikronech. Stupnice je umístěna v rovině polní clony s dělením po 0,1 mm. Okulár se stupnicí je namontován namísto standardního okuláru s 10x zvětšením. V druhém okulárovém tubusu je nainstalován párový okulár bez stupnice.</p>

✓ Doprava zdarma od 1 500 Kč

✓ 14 dní na vrácení

✓ Faktura a 2 roky záruka

Popis

Okulár se stupnicí slouží k měření velikosti vzorků a jejich struktur v lineárních jednotkách: milimetrech nebo mikronech. Stupnice je umístěna v rovině polní clony s dělením po 0,1 mm. Okulár se stupnicí je namontován namísto standardního okuláru s 10x zvětšením. V druhém okulárovém tubusu je nainstalován párový okulár bez stupnice.

Okulár je kompatibilní s mikroskopy, které mají 30 mm okulárový tubus.

Nastavení

Před měřením je třeba okulár se stupnicí kalibrovat pro každý objektiv, který bude použit. Vyžaduje kalibrační sklíčko – stupnicový mikrometr. Minimální velikost dílku stupnice je 0,01 mm. Sklíčko by mělo být umístěno na pracovním stolku a mikroskop by měl být zaměřen na stupnici. Okulár by se měl otáčet v tubusu okuláru, dokud nebudou stupnice kalibračního sklíčka a okuláru navzájem rovnoběžné.

Výpočet hodnoty stupnice okuláru pro každý objektiv

Pokud používáte objektivy s malým zvětšením, měli byste vypočítat, kolik dílků okulárové stupnice se vejde do stupnice kalibračního sklíčka. Pokud používáte objektivy se středním a velkým zvětšením, měli byste vypočítat, kolik dílků stupnice kalibračního sklíčka se vejde do stupnice okuláru.

Výpočet pro každý objektiv se provádí podle vzorce: Е = ТL/A, kde E – hodnota dílku okuláru Т – hodnota dělení stupně specifikovaná na mikrometru stolku (0,01 mm) L – počet dílků na stupňovém mikrometru A – počet dílků okuláru.

Výsledné hodnoty dílku stupnice okuláru pro každý objektiv si zaznamenejte.

Výpočet skutečné lineární velikosti objektu

Při měření objektu byste měli nejprve spočítat počet dílků stupnice okuláru, které objekt pokrývá. Výsledek se vynásobí hodnotou stupnice, kterou jste předtím vypočetli pro vybraný objektiv. Výsledná hodnota bude skutečnou lineární velikostí objektu.

Kompatibilita:

Biologický mikroskop MAGUS Bio 260T
Biologický mikroskop MAGUS Bio DH260
Biologický mikroskop MAGUS Bio 270T
Biologický mikroskop MAGUS Bio 290T
Biologický inverzní mikroskop MAGUS Bio V360
Fluorescenční mikroskop MAGUS Lum 450L
Metalurgický inverzní mikroskop MAGUS Metal V790 DIC
Polarizační mikroskop MAGUS Pol 890

Značka	MAGUS
Záruka	2 roky
EAN	5905555025414
Velikost balení (DxŠxV)	4x7x4 cm
Materiál čoček	optické sklo
Zvětšení, x	10
Zorné pole, mm	22
Oční reliéf, mm	10
Dioptrická korekce okuláru, dioptrií	±5D
Průměr tubusu, mm	30
Hodnota na stupnici, mm	0.1
