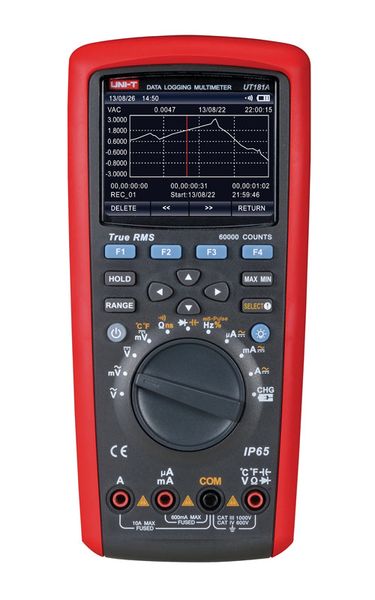

Multimetr UNI-T UT181A

Multimetr UNI-T UT181A je inteligentní ruční multimetr s automatickým nebo ručním přepínáním rozsahů, který měří hodnoty efektivně (RMS), maximální, minimální nebo průměrné. Přístroj se řadí do vyšší třídy, vyniká kvalitním provedením a spolehlivostí a je vhodný i pro průmyslové použití. Vodotěsnost a prachuvzdornost je v kategorii IP65. Displej je typu podsvícený grafický LCD, s maximálním rozlišením 4 5/6 digitů, maximální zobrazená hodnota je ± 60000. Multimetr umožňuje měření AC / DC napětí a proudů, odporu, test diod, test spojitosti, měření kapacity, frekvence, střídy, teploty, vodivosti, porovnávací měření, měření relativních hodnot, detekce špiček a záznam dat v počtu až 20000 údajů. Přístroj umožňují ukládání dat do PC pomocí připojení přes adaptér USB s optickým oddělením, nebo pomocí Bluetooth. Součástí displeje je analogový ukazatel - bargraf s 61dílky. Multimetr obsahuje interní hodiny, které zobrazují čas a datum, které je možné automaticky přiřadit uloženým vzorkům naměřených hodnot v intervalu 1sec až 1 hod, včetně času během kterého se má ukládat (až dny). Možnost zařazení dolnopropustného filtru pro měření na střídačkách a generátorech. Možnost dvoukanálového měření teplot. Jištění proudových rozsahů je provedeno trubkovými tavnými pojistkami (rozsah 10A pojistkou FF 10A H / 1000V (10 x 38mm); rozsah mA/µA pojistkou FF 800mA H / 600V (6 x 32mm)). Přístroj dokáže testovat své vlastní pojistky (bez otevření přístroje). Napájení multimetru je provedeno lithiovým akumulátorem 7,4V/2000mAh . Součástí balení jsou měřicí kabely s hroty v bezpečnostní kategorii CAT III 1000V a CAT IV 600V.. Parametry produktu :. - plně vyhovuje normě IEC / EN61010-1, a má dvojitou izolaci. - zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů. - zařazen do kategorie CAT IV 600V - vnější el. instalace (jistící prvky, začátek vnitřní instalace). - typ displeje barevný (64K color), grafický TFT LCD 3,5 "s maticí bodů 320 x 240 pixelů. - maximální zobrazení displeje je 60000,. - zobrazení displeje pro měření frekvence 60000. - zobrazení pro měření kapacity 6000. - nastavení rozsahů automatické nebo manuální. - vysoká přesnost. - měřicí rozsahy AC napětí (střídavého) - 60 mV / 1000 V pro frekvence 45Hz až 100kHz. - měřicí rozsahy AC proudu (střídavého) - 600 uA / 10 A pro frekvence 45Hz až 10kHz. - měřicí rozsahy DC napětí (stejnosměrného) - 60 mV / 1000 V. - měřicí rozsahy DC proudu (stejnosměrného) - 600 uA / 10 A. - měřicí rozsahy AC + DC (střídavé napětí s stejnosměrnou složkou) - 60mV / 1000V. - měřicí rozsahy AC + DC (střídavý proud s stejnosměrnou složkou) - 600µA / 10A. - měřicí rozsahy odporu - 600 ? / 60 MOhm. - měřicí rozsahy kapacity kondenzátorů - 6.00 nF / 60.00 mF. - měřicí rozsahy měření frekvence 60 Hz až 60 MHz. - generátor obdélníkového signálu 0,5Hz až 4800Hz. - měřicí rozsah střídy 10% až 99% (10Hz až 2kHz). - měřicí rozsah šířky pulzu 0 až 250,0ms. - měřicí rozsah vodivosti 60nS. - měřicí rozsah teploty -40 ° C ~ 1000 ° C, (s dodávanými termočlánky K typu nikl-chrom-nikl-křemík jen do + 230 ° C). - analogová stupnice Bargraf, 61 dílků. - TRMS, měření efektivních hodnot napětí st. napětí a proudů. - během měření střídavých napětí je možné na vedlejším displeji měřit také frekvenci nebo střídu napětí. - na vedlejším displeji je možné měřit také střídavou složku nasuperponovanou na stejnosměrném napětí. - datalogging 20000 hodnot. - mód relativního měření. - možnost měření v logaritmických hodnotách dBV a dBm, se současným zobrazením napětí na sekundárním displeji ve V. - možnost nastavení ukládání vzorků naměřených hodnot v intervalu 1sec až 1 hod, včetně času během kterého se má ukládat (až dny). - měření špiček MAX a MIN s odezvou 1ms. - indikace špatného zapojení. - indikace slabé baterie. - automatické vypnutí (uspaní při nečinnosti, doba nečinnosti možné nastavit v MENU). - ochrana napěťových vstupů proti přetížení. - ochrana proudových vstupů rychlými tavnými pojistkami. - vstupní impedance 10M?. - test diod a polovodičových přechodů napětím 0 až 3V. - napájení akumulátorem LiIon 7,4V / 2000mAh. - dodán USB kabel s převodníkem, software je možné stáhnout ze stránek výrobce: https://meters.uni-trend.com/product/ut181a/. - možnost dokoupení Bluetooth adaptéru UT-D08. - dodán nabíjecí zdroj DC. - je možné aj měření v elmag. poli o intenzitě 1V / m s dodatečnou chybou 5%. Technické parametry :. ( Přesnost je definována při teplotě 23°C ± 5°C a relativní vlhkosti menší nebo rovné 75%, doporučuje se kalibrace 1x ročně ). - Měření DC napětí ( vstupní impedance je 10M? ) :. ( Rozsah / rozlišení / přesnost ). 60.00 mV / 1µV / ± 0.025 % + 20. 600.00 mV / 10µV / ± 0.025 % + 5. 6.0000 V / 0.1 mV / ± 0.025 % + 5. 60.000 V / 1mV / ± 0.025 % + 5. 600.00 V / 10mV / ± 0.03 % + 5. 1000.0 V / 0.1V / ± 0.03% + 5. - Měření AC napětí ( vstupní impedance cca 10M? ; 45Hz až 1kHz ; 1kHz až 10kHz ; 10kHz až 20kHz ; 20kHz až do 100kHz ) :. ( Rozsah / rozlišení / přesnost do 1kHz / přesnost do 10kHz / přesnost do 20kHz / přesnost do 100kHz ). 60.00 mV / 1µV / ± 0.6 % +60 / ± 1.2 % + 60 / ±3 % + 60 / ±4 % + 60. 600.00 mV / 10µV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40. 6.0000 V / 0.1 mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40. 60.000 V / 1mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40. 600.00 V / 10mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / jen orientačně. 1000.0 V / 0.1V / ± 0.6% + 30 / ± 3 % + 40 / ±6 % + 40 / jen orientačně. - Měření napětí AC+DC ( vstupní impedance cca 10M? ; 45Hz až 1kHz ; 1kHz až 10kHz ; 10kHz až 35kHz ) :. ( Rozsah / rozlišení / přesnost do 1kHz / přesnost do 10kHz / přesnost do 35kHz). 60.00 mV / 1µV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 60. 600.00 mV / 10µV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40. 6.0000 V / 0.1 mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40. 60.000 V / 1mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40. 600.00 V / 10mV / ± 1 % +80 / jen orientačně / jen orientačně. 1000.0 V / 0.1V / ± 1.2 % + 80 / jen orientačně / jen orientačně. - Měření DC proudu :. ( Rozsah / rozlišení / přesnost ). 600.0 µA / 0.01 µA / ± 0.25 % + 20. 6000.0 µA / 0.1 µA / ± 0.25 % + 2. 60.000 mA / 1µA / ± 0.7 % + 2. 600.0 mA / 10µA / ± 0.15% + 2. 6.000 A / 0.1mA / ± 0.5 % + 3. 10.000 A / 1m A / ± 0.5 % + 2. - Měření AC proudu ( 45Hz až 1kHz ; 1kHz až 10kHz ) :. ( Rozsah / rozlišení / přesnost do 1kHz / přesnost do 10 kHz). 600.00 µA / 0.01 µA / ± 0.6 % + 40 / ± 1.2 % + 40. 6000.0 µA / 0.1 µA / ± 0.6 % + 20 / ± 1.2 % + 40. 60.000 mA / 1µA / ± 0.6 % + 40 / ± 1.2 % + 40. 600.00mA / 10µA / ± 0.6 % + 20 / ± 1.2 % + 40. 10.000A / 1m A / ± 1 % + 2 / ± 3 % + 40. - Měření proudu AC+DC ( 50Hz až 1kHz ; 1kHz až 10kHz ) :. ( Rozsah / rozlišení / přesnost do 1kHz / přesnost do 10 kHz ). 600.00 µA / 0.01 µA / ± 0.8 % + 40 / ± 2 % + 40. 6000.0 µA / 0.1 µA / ± 0.8 % + 20 / ± 2 % + 40. 60.000 mA / 1µA / ± 0.8 % + 40 / ± 2 % + 40. 600.00mA / 10µA / ± 0.8 % + 20 / ± 2 % + 40. 10.000A / 1m A / ± 1.2 % + 20 / ± 3 % + 40. - Měření odporu a vodivosti :. ( Rozsah / rozlišení / přesnost ). 600.00 ? / 0.01 ? / V režimu REL: ± 0.05% + 10. 6.0000 k? / 0.1 ? / ± 0.05 % + 2. 60.000 k? / 1? / ± 0.05 % + 2. 600.00 k? / 1? / ± 0.05 % + 2. 6.0000 M? / 0.1k? / ± 0.3% + 10. 60.000 M? / 1 k? / ± 2 % + 10. 60.00nS / 0.01nS / ± 2 % + 10 ( S = jednotka Siemens ). - Měření kapacity kondenzátorů :. ( Rozsah / rozlišení / přesnost ). 6.000 nF / 1 pF / ± 3.0 % + 10. 60.00 nF / 10pf / ± 2.5 % + 5. 600 nF až 600 µF / 0.1 nF až 0.01 µF / ± 2 % + 5. 6 mF / 1 µF / ± 5 % + 5. 60 mF / 10 µF / Není specifikováno. - Měření frekvence, střídy a periódy ( šířky pulzu ) :. ( Rozsah / rozlišení / přesnost ). 60.000 Hz / 0.001 Hz / ± 0.02 % + 8. 600 Hz až 60 MHz / 0.01 Hz až 0.001 MHz / ± 0.01 % + 5. 10 % až 90 % ( 10Hz až 2kHz ) / 0.01 % / ± 1.2 % + 30. 250ms / 1µs až 0.1ms / ± 1.2 % + 30. - typ displeje: barevný (64K color) TFT LCD, s maticí bodů 320 x 240 px. - počet digitů : 60000. - analogový řádek : 61 segmentů. - napájení : akumulátorem LiIon 7,4V / 2000mAh. - jištění rozsahu 10A pojistkou FF 10A H / 1000V (10 x 38mm). - jištění rozsahu mA / uA pojistkou FF 800mA H / 1000V (6 x 32mm). - rozměry přístroje : 225 x 103 x 59 mm. - hmotnost : cca 638 g (včetně baterie). - pracovní teplota : -20 ° C až 50 ° C. - pracovní relativní vlhkost při 0 ° C až 30 ° C menší nebo rovné 80%; při 30 ° C až 40 ° C menší nebo rovné 75%; při 40 ° C až 50 ° C menší nebo rovné 45%;. - pracovní nadmořská výška 0 až 2000m. - skladovací teplota : - 30 ° C až 60 ° C. - možnost dokoupení Bluetooth adaptéru UT-D07 pro přenos hodnot do PC. - přístroj plní standardy :. cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V. EN 61326-1: 2013; EN 61326-2-2: 2013. EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012. Vyhovuje normám UL STD .: 61010-1, 61010-2-030. Certifikováno podle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033. - Výrobce: UNI-TREND. - www.uni-t.cz. Obsah balení:. - multimetr UT181A s úložným plátěným obalem. - akumulátor LiIon 7,4V / 2000mAh - v přístroji. - pojistka F1 : FF 800 mA H 1000 V (6 x 32mm) - v přístroji. - pojistka F2 : FF 10 A H 1000 V (10 x 38mm) - v přístroji. - 1x USB kabel s opto-el. převodníkem. - 2 x termočlánek typu K (nikl-chrom-nikl-křemík) do teplot + 230 ° C). - 1 pár měřicích kabelů s hroty v kategorii CAT III 1000V, CAT IV 600V. - 1x teplotní konektor. - 1x nabíjecí konektor. - nabíjecí zdroj DC. - návod k použití český, slovenský a anglický
