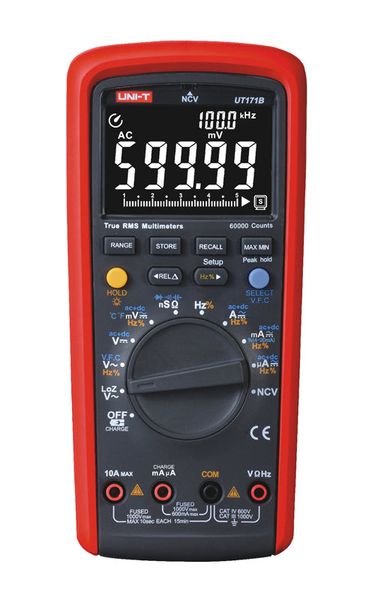

Multimetr UNI-T UT171B

Řada multimetrů UT171 jsou ruční multimetry s automatickým i manuálním přepínáním rozsahů a rozlišením 4 3/4 - 4 5/6 digitů. Přístroje se zařazují do vyšší střední třídy, vynikají kvalitním provedením a spolehlivostí a jsou vhodné i pro průmyslové použití. Umožňují měření AC / DC napětí a proudů, odporu, test diod, test spojitosti, měření kapacity, frekvence, střídy, teploty, proudové smyčky 4-20mA, vodivosti, VFC, NCV. Přístroje umožňují ukládání dat a připojení pomocí USB s optickým oddělením, nebo pomocí Bluetooth.. Multimetr UNI-T UT171B. Na rozdíl od UT171A, má UT171B vyšší rozsah pro měření odporu a kapacity a navíc měří i vodivost (inverzní hodnota odporu). Typ displeje je VT-WLCD, údaje jsou světlé na tmavém pozadí. Rozsah zobrazení displeje je ± 60000 pro měření napětí, proudů a frekvencí a ± 6000 pro měření kapacit. Součástí displeje je analogový ukazatel - bargraf s 31 dílky. Obnovovací frekvence 4 až 5 krát za sekundu. Jištění proudových rozsahů je provedeno trubičkovými tavnými pojistkami (rozsah 10A pojistkou FF 10A H / 1000V (10 x 38mm); rozsah mA / µA pojistkou FF 800mA H / 600V (6 x 32mm)). Přístroj dokáže testovat své vlastní pojistky (bez otevření přístroje). Napájení multimetru je provedeno lithiovým akumulátorem 7,4V / 1800mAh. Rozsah měření veličin lze volit automaticky, i manuálně. Součástí balení jsou měřicí kabely s hroty v bezpečnostní kategorii CAT III 1000V a CAT IV 600V.. Parametry produktu :. - plně vyhovuje normě IEC / EN61010-1, a mají dvojitou izolaci. - zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů. - zařazen do kategorie CAT IV 600V - vnější el. instalace (jisticí prvky, začátek vnitřní instalace). - maximální zobrazení displeje je 60000, typu inverzní displej typu VT-WLCD. - zobrazení displeje pro měření frekvence 60000. - zobrazení pro měření kapacity 6000. - obnovovací frekvence u většiny měření 4 až 5x za sekundu. - nastavení rozsahů automatické nebo manuální. - měřicí rozsahy AC napětí (střídavého) : 600 mV / 1000 V. - měřicí rozsahy AC proudu (střídavého) : 600 uA / 10 A. - měřicí rozsahy DC napětí (stejnosměrného) : 600 mV / 1000 V. - měřicí rozsahy DC proudu (stejnosměrného) : 600 uA / 10 A. - měřicí rozsahy odporu : 600 ? / 60 MOhm. - měřicí rozsahy kapacity kondenzátorů : 60.00 nF / 60.00 mF. - měřicí rozsahy měření frekvence : 60 Hz až 10 MHz. - měřicí rozsah střídy : 1% až 99%. - měřicí rozsah vodivosti : 60nS. - měřicí rozsah teploty -40°C ~ 1000°C, (s dodávaným termočlánkem typu nikl-chrom-nikl-křemík jen do + 230°C). - analogová stupnice Bargraf, 31 dílků. - TRMS, měření efektivních hodnot napětí st. napětí a proudů. - během měření střídavých napětí je možné na vedlejším displeji měřit i frekvenci nebo střídu napětí. - na vedlejším displeji je možné měřit i střídavou složku nasuperponovanou na stejnosměrném napětí. - vysoká přesnost. - datalogging 1000 hodnot. - mód relativního měření. - měření špiček MAX a MIN s odezvou 1ms. - indikace špatného zapojení. - indikace slabé baterie. - automatické vypnutí (usnutí při nečinnosti). - ochrana napěťových vstupů proti přetížení. - ochrana proudových vstupů rychlými tavnými pojistkami. - vstupní impedance 10M?. - bezkontaktní detekce napětí bez měřicích hrotů. - test diod a polovodičových přechodů napětím 0 až 3V. - napájení akumulátorem LiIon 7,4V/1800mAh. - dodán USB kabel s opto-elektrickým převodníkem, software je možné stáhnout ze stránek výrobce: https://meters.uni-trend.com/product/ut171-series/#Docs. - dodán nabíjecí zdroj DC 10V / 500mA s příslušenstvím. - možnost dodání Bluetooth adaptéru UT-D08. - je možné i měření v elmag. poli o intenzitě 1V / m s dodatečnou chybou 5%. Technické parametry :. ( přesnost je definována při teplotě 23°C ± 5°C a relativní vlhkosti menší nebo rovné 75% ). - Měření DC napětí (vstupní impedance je 10M?) :. ( Rozsah / rozlišení / přesnost). 600.00 mV / 10µV / ± 0.025 % + 5. 6.0000 V / 0.1 mV / ± 0.025 % + 5. 60.000 V / 1mV / ± 0.025 % + 5. 600.00 V / 10mV / ± 0.03 % + 5. 1000.0 V / 100mV / ± 0.03% + 5. - Měření AC napětí (vstupní impedance cca 10M?, 45Hz až 1kHz) :. ( rozsah / rozlišení / přesnost ). 600.00 mV / 10µV / ± 0.4 % + 40. 6.0000 V / 0.1 mV / ± 0.025 % + 5. 60.000 V / 1mV / ± 0.025 % + 5. 600.00 V / 10mV / ± 0.03 % + 5. 1000.0 V / 100mV / ± 0.03% + 5. LoZ 100.0 V / 0.1 V / ± 2.0 % + 10. V.F.C. 600V/1000V / 0.01 V/0.1 V / ± 2.0 % + 10. - Měření DC proudu :. ( rozsah / rozlišení / přesnost ). 600.0 µA / 0.01 µA / ± 0.25 % + 20. 6000.0 µA / 0.1 µA / ± 0.25 % + 2. 60.000 mA / 1µA / ± 0.7 % + 2. 600.0 mA / 10µA / ± 0.15% + 2. 6.000 A / 0.1mA / ± 0.5 % + 3. 10.000 A / 1m A / ± 0.5 % + 2. % (4-20mA) / 0,01% / ± 0.5 % + 2. - Měření AC proudu ( 45Hz až 1kHz ) :. ( rozsah / rozlišení / přesnost ). 600.00 µA / 0.01 µA / ± 0.75 % + 20. 6000.0 µA / 0.1 µA / ± 0.75 % + 20. 60.000 mA / 1µA / ± 0.75 % + 20. 600.000mA / 10µA / ± 0.75 % + 20. 6.0000 A / 0.1mA / ± 1.5 % + 20. 10.000A / 1m A / ± 1.5 % + 5. - Měření odporu a vodivosti :. ( rozsah / rozlišení / přesnost ). 600.00 ? / 0.01 ? / ± 0.05 % + 10. 6.0000 k? / 0.1 ? / ± 0.05 % + 2. 60.000 k? / 1? / ± 0.05 % + 2. 600.00 k? / 10? / ± 0.05 % + 2. 6.0000 M? / 100 ? / ± 0.15% + 5. 60.000 M? / 1 k? / ± 3 % + 2. 60.00nS / 0.01nS / ± 1 % + 10 ( S = jednotka Siemens ). - Měření kapacity kondenzátorů :. ( rozsah / rozlišení / přesnost ). 6.000 nF / 1 pF / ± 3.0 % + 30. 60.00 nF až 600.0 µF / 10pf až 100 nF / ± 2.5 % + 5. 6.000 mF až 60.00 mF / 1 µF až 10 µF / ± 10 %. - Měření frekvence, střídy a periody :. ( Rozsah / rozlišení / přesnost ). 60.000 Hz až 10.000 MHz / 0.0001 Hz až 0.001 MHz / ± 0.01 % + 5. 0.1 % až 99.9 % / 0.1 % / ± 3.0 % + 40. 100.0ms až 0.100 µs / 0,1ms až 0,001µs / ± 0.1 % + 5. - typ displeje: inverzní podsvícený typu VT-WLCD. - vzorkovací frekvence : 4 až 5 / sec. - počet digitů: 60000. - analogový řádek : 31 segmentů. - napájení : akumulátorem LiIon 7,4V / 1800mAh. - jištění rozsahu 10A pojistkou FF 10A H / 1000V (10 x 38mm). - jištění rozsahu mA/µA pojistkou FF 800mA H / 1000V (6 x 32mm). - rozměry přístroje : 206 x 95 x 53 mm. - hmotnost : cca 500 g (včetně baterií). - pracovní teplota : 0 ° C až 40 ° C. - pracovní relativní vlhkost při 0 ° C až 30 ° C menší nebo rovné 75%, při 30 ° C až 40 ° C menší nebo rovné 50%. - skladovací teplota : - 10 ° C až 50 ° C. - Přístroj plní standardy :. cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V. EN 61326-1: 2013; EN 61326-2-2: 2013. EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012. Vyhovuje normám UL STD .: 61010-1, 61010-2-030. Certifikováno podle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033. - Výrobce : UNI-TREND. - www.uni-t.cz. Obsah balení :. - multimetr UT171B s úložným obalem. - akumulátor a LiIon 7,4V / 1800mAh - v přístroji. - pojistka F1 : 6 x 32 mm FF 800 mA H 1000 V (6 x 32mm) - v přístroji. - pojistka F2 : 6 x 25 mm FF 10 A H 1000 V (10 x 38mm) - v přístroji. - kabel USB s opto-el. převodníkem. - termočlánkem typu K (nikl-chrom-nikl-křemík) do teplot + 230 ° C). - testovací kabely s hroty v kategorii CAT III 1000V, CAT IV 600V. - nabíjecí zdroj DC 10V / 500mA s příslušenstvím. - návod k použití česky, slovensky a anglicky
