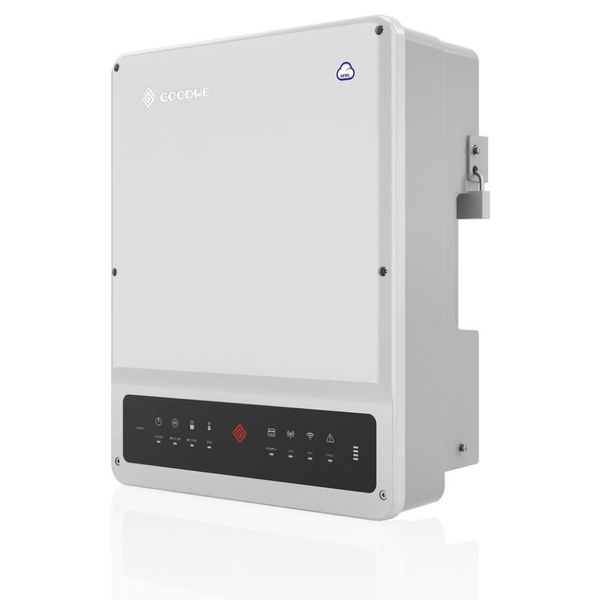

GOODWE GW10K-ET PLUS, Hybridní měnič napětí WiFi

Specifikace pro baterii

Typ baterie: Li-Ion

Rozsah napětí baterie: 180 - 550 VDC

Maximální nabíjecí proud: 25 A

Maximální vybíjecí proud: 25 A



Specifikace MPPT vstupů

Celkový maximální výkon: 13000 W

Maximální vstupní napětí: 1000 VDC

Rozsah regulace MPPT: 200 - 850 VDC

Startovací napětí: 180 VDC

Provozní napětí při plném výkonu: 200 - 850 VDC

Jmenovité vstupní napětí: 620 VDC

Maximální vstupní proud: 12,5 A

Maximální zkratový proud: 15,2 A

Počet nezávislých vstupů: 2

Počet stringů na vstup: 1

Výstupní parametry měniče (připojení k DS)

Jmenovitý výstupní výkon do DS: 10000 VA

Maximální výstupní výkon do DS: 11000 VA

Maximální příkon z DS: 15000 VA

Jmenovité výstupní napětí: 400/380 VAC, 3L/N/PE

Jmenovitá výstupní frekvence: 50 / 60 HZ

Maximální proud do DS: 16,5 A

Maximální proud z DS: 22,7 A

Výstupní účiník: -0,8 až +0,8 nastavitelný

Výstup THDi: < 3 %

Výstupní parametry měniče (back-up)

Jmenovitý výstupní výkon: 10000 VA

Maximální výstupní výkon: 16500 VA @ 1 min.

Jmenovité výstupní napětí: 400 / 380 VAC

Jmenovitá výstupní frekvence: 50 / 60 HZ

Maximální proud do DS: 16,5 A

Výstup THDv: < 3 %

Účinnost

Maximální účinnost: 98,3 %

Maximální účinnost na baterii: 97,5 %

Euro účinnost: 97%

Ochrany

Anti-islanding: ano

Ochrana proti přepólování vstupu MPPT regulátoru: ano

Detekce izolačního odporu: ano

Jednotka pro monitorování unikajícího proudu: ano

Ochrana proti přetížení AC výstupu: ano

Ochrana proti zkratu AC výstupu: ano

Ochrana proti přepětí AC výstupu: ano

Ochrana vstupu pro připojení baterie: ano

Ostatní vlastnosti

Provozní teploty: -35 až 60 °C

Relativní vlhkost: do 95%

Maximální provozní nadmořská výška : do 4000 mnm

Chlazení: pasivní

Hluk: do 30 dB

Uživatelské rozhraní: indikátory a aplikace

Komunikace s BMS: RS485/CAN

Komunikace s detektorem: RS485

Komunikace s EMS: RS485 izolovaná

Komunikace s portálem: WIFI

Váha: 25 kg

Rozměry vx š xh: 415 x 516 x 160 mm

Instalace: držák na stěnu

Stupeň krytí : IP65

Pohotovostní spotřeba: < 15 W

Topologie: bez transformátoru
