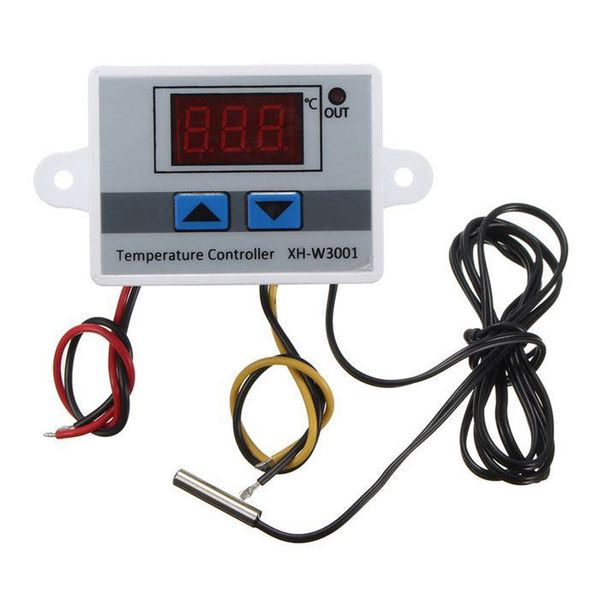

Digitální termostat XH-W3001, -50 až +110 °C, napájení 24V

Modul digitálního termostatu s LED displejem a signalizací aktivního stavu (kontrolka OUT).. Technické parametry:. - pracovní napětí: DC 24 V. - výstup: v aktivním stavu 24 VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181. - ovládaný teplotní rozsah: –50 – 110 °C. - rozlišení: 0,1 °C (nad 100 ° C 1 ° C), přesnost 0,2 ° C v rozsahu -10 ° -100 ° C. - frekvence měření: 2× / sec. - měřicí čidlo: NTC (10K 0.5%), vodotěsné. - rozměry: 60 × 45 × 30mm. Návod k použití:. - termostat umožňuje nastavení teploty T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikuje červená LED dioda při pravém horním rohu displeje (popis „OUT“).. - pro nastavení teploty T1 dlouze podržte šipku nahoru. Jakmile displej začne blikat, šipkami můžete upravit nastavení spínací teploty.. - pro nastavení teploty T2 dlouze podržte šipku dolů. Jakmile displej začne blikat, šipkami můžete upravit nastavení vypínací teploty.. - napájecí napětí připojte na červený (+) a černý (-) vodič, 24V spotřebič na žlutý a černý vodič. Pracovní režimy:. - režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.. - režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Potom se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.. Poznámka:. - výstupní relé má na spínací kontakt přivedeno napájecí napětí 24V, takže je na jeho výstupu v aktivním stavu 24V z napájecího zdroje. Pro ovládání spotřebičů 230V je tedy nutné použít další relé nebo upravit plošný spoj termostatu tak, aby výstupní kontakty relé byly zapojeny samostatně, tzn . bez přivedeného napájecího napětí. Relé (typ4181) má dimenzované kontakty na 230VAC/5A. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
