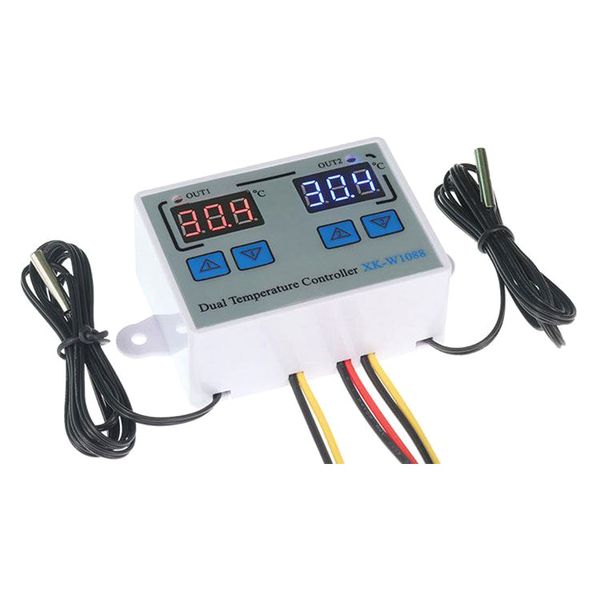

Digitální termostat duální XK-W1088, -50 až +110 °C, napájení 12V

Duální varianta termostatu XH-W3001 (M452) se dvěma nezávislými spínacími i měřicími okruhy doplněná o zvukový alarm překročení mezních hodnot.. Technické parametry:. - pracovní napětí: DC 12V. - výstupy: 2× – v aktivním stavu 12VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181. - ovládaný teplotní rozsah: –55–110°C. - rozlišení: 0,1 ° C (nad 100 ° C 1 ° C), přesnost 0,5 ° C v rozsahu -10 ° -100 ° C. - frekvence měření: 2× / sec. - měřicí čidlo: 2× NTC (10kohm 0.5%), vodotěsné. - rozměry: 75×55×30mm. Návod k použití:. Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2× T1a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikují LED diody OUT1 a OUT2.. Pro nastavení teploty:. - dlouze podržte T1 (^1 nebo ^2) v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmile displej začne blikat, šipkami je možné upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2. Jakmile displej začne blikat, šipkami je možné upravit nastavení vypínací teploty (přednastaveno 40°C).. - současným stisknutím ^1 a ^2 v režimu nastavení je možné dále upravit čas zpoždění zapnutí okruhu 1 (P0 na displeji) nebo okruhu 2 (P1 na displeji) v intervalu 0–60min. (přednastaveno 0min) a zvukový alarm vysoké teploty (P2) nebo nízké teploty (P3). Zvukový alarm vysoké a nízké teploty je továrně nastaven na mezní hodnoty termostatu, tzn. –55°C/ +120°C. - současným stisknutím ^1 a ^2 na 3sec. se obnoví tovární parametry.. - současným stisknutím ^1 a 1v je možné nastavit offset měřicího kanálu.. Napájecí napětí připojte na červený (+) a černý (-) vodič, 12V spotřebiče na žluté a černé vodiče.. Pracovní režimy:. Oba okruhy je možné nastavit i inverzně, kdy je T1 > T2. Tím je možné kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.. - režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.. - režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Potom se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.. - o stisknutí a podržení šipky nahoru se rozbliká displej a tím se aktivuje nastavení teploty sepnutí spotřebiče.. - po stisknutí a podržení šipky dolů se rozbliká displej a tím se aktivuje nastavení teploty rozepnutí.. - pokud bude teplota sepnutí vyšší než teplota rozepnutí, tak je termostat nastaven na chlazení v opačném případě termostat bude nastaven na topení.. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
