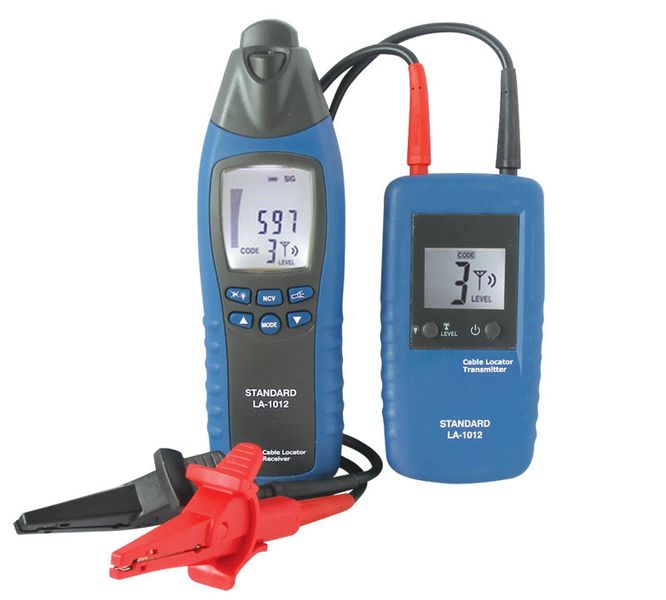

Detektor kabelů LA-1012

Kabelový lokátor je sestaven ze dvou částí - z vysílače a z přijímače. Tyto části jsou přenosné měřicí přístroje a používají se k detekci a trasování vodičů a kabelů. Signál generovaný vysílačem je v podstatě modulovaný proud, který vytváří slabé magnetické pole v okolí vodiče. Toto elektromagnetické pole indukuje v cívce přijímače napětí. Toto indukované napětí je zesíleno, dekódováno a přijímačem převedeno na původní signál. Výsledek je zobrazen na displeji. Nastavené parametry vysílače musí odpovídat typu měřeného vodiče a musí s vodičem tvořit uzavřený proudový obvod.. Parametry produktu:. - vyhledávání vodičů pod omítkou, přerušení vodičů, zkraty na vodičích. - trasování vodičů uložených v zemi. - detekce pojistek a přiřazení proudových obvodů. - trasování zásuvek a distribučních zásuvek, které byly náhodou skryté pod omítkou. - detekce přerušených vodičů a zkratů u rozvodů podlahového vytápění. - trasování kovových trubek rozvodů vody a topení. - ve všech oblastech použití (jak pod napětím, tak bez napětí) jsou prováděny bez použití nějakých dodatečných pomůcek. - na displeji vysílače se zobrazuje přenosová úroveň, přenosový kód a přítomnost cizího napětí. - přijímač zobrazuje úroveň příjmu, přenosový kód a současně detekuje přítomnost síťového napětí. - automatické a manuální nastavení citlivosti. - možnost vypnutí akustického signálu přijímače. - Auto-Power-Off (funkce automatického vypnutí). - podsvícení. - možnost přisvícení, pokud pracujete v podmínkách s nevyhovujícím osvětlením. Technické parametry:. Vysílač:. - výstupní signál: 125 kHz. - detekce externího napětí: ano. - rozsah napětí: 12V - 400V. - frekvenční rozsah: 0 - 60Hz. - displej: LCD. - detekce externího napětí: max. 400V AC / DC. - kategorie přepětí: CAT Ill 300V. - stupeň vyzařování: 2. - automatické vypnutí: přibližně po jedné hodině nečinnosti. - napájení: 1x 9V baterie, NEDA 1604, 6F22. - spotřeba: max. 18mA. - pojistka: F0.5A 500V, 6.3 x 32 mm. - provozní teplota: 0 až 40 ° C, max 80% RH (bez kondenzace). - skladovací teplota: -20 až 60 ° C, max 80% RH (bez kondenzace). - nadmořská výška: až do 2000 m. - rozměry: 130 x 69 x 32mm. - hmotnost: cca 130g. Přijímač:. - hloubka trasování: závisí od materiálu a aplikace. - mód lokace kabelu: cca 0 - 2m (jednofázové aplikace), cca 0 - 0,5m (dvojpólové aplikace). - detekce napětí: cca 0 - 0.4m. - displej: LCD s funkcemi a analogovým zobrazením. - napájení: 1x 9V baterie, NEDA 1604, 1E6F22. - spotřeba: cca 23mA (bez podsvícení nebo osvětlení), cca 35mA (s podsvícením), max. 40mA (podsvícení a osvětlení). - automatické vypnutí: přibližně po 5 minutách nečinnosti. - provozní teplota: 0 až 40 ° C, max 80% RH (bez kondenzace). - skladovací teplota: -20 až 60 ° C, max 80% RH (bez kondenzace). - nadmořská výška: až do 2000 m. - rozměry: 192 x 61 x 37mm. - hmotnost: cca 180g
