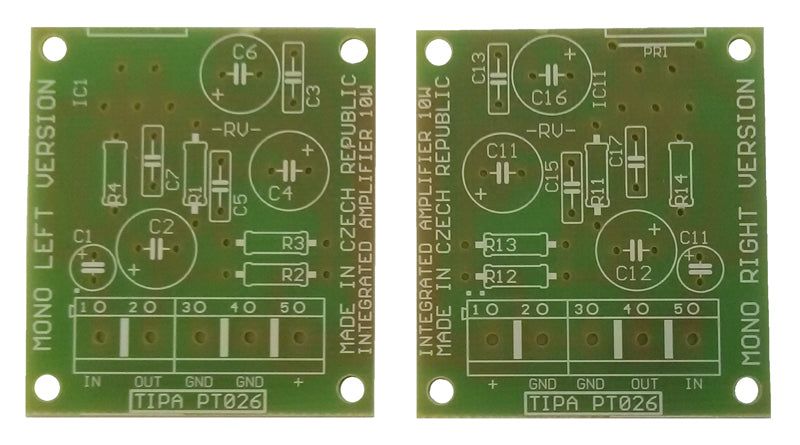

Deska plošných spojů TIPA PT026S Integrovaný zesilovač 2x10W

Plošný spoj ke stavebnici integrovaného zesilovače 2x10W o velmi malých rozměrech. Díky obyčejnému nesymetrickému napájení se dá toto zařízení využít také jako zesilovač do auta napájený z 12-ti volt baterie, použitý obvod TDA2003 je odolný proti napěťovým špičkám vznikajícím při startování motoru. Obsahuje ochranu proti přepětí, přehřátí a zkratu na výstupu.. základní údaje. Napájecí napětí: 8 - 18 V. Proudový odběr: max 1 A na kanál při 18 V a Rz 4R. Frekvenční rozsah: 40 Hz - 15 kHz. Zkreslení: 0,15% při f = 1kHz, Pout = 7.5W. Vstupní citlivost: 50 mV. Vstupní impedance: 150k. Výstupní impedance: min 1.6R. Výstupní výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W. Rozměry DPS: 71.2 x 39.4 mm. V balení jsou 2 ks DPS pro stereo verzi zesilovače.. Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
