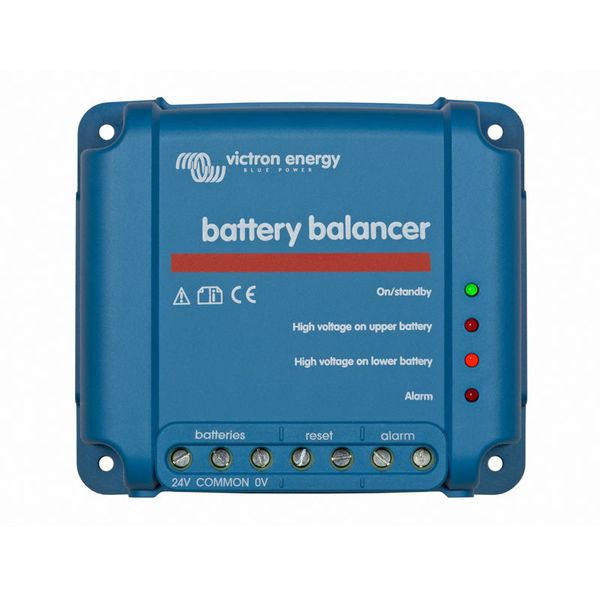

Balancér bateriový Victron Energy

Životnost bateriového banku může být podstatně zkrácena nabíjecí nevyvážeností jednotlivých baterií. Jde o situaci, kdy máte sériově nebo série-paralelně řazené 12 V baterie (ne pouze paralelně!). V takovémto systému jedna 12 V baterie s mírně vyšším vnitřním odporem může způsobit nedobití do plného stavu u paralelně řazených baterií a přebíjení u sériově řazených baterií. Nové bateriové články nebo celé baterie řazené do série mají téměř shodné počáteční vlastnosti. Jejich drobné rozdíly se vyrovnají během absorpční nebo ekvalizační fáze nabíjení. Velké rozdíly ale mohou vést k nadměrnému plynování zapříčiněnému přebíjením u více nabitých baterií a nežádoucí sulfataci méně nabitých baterií zapříčiněné nedobitím do plného stavu.. Řešením je vyrovnané nabíjení pomocí bateriového balancéru. Ten vyrovnává stav nabití u dvou do série zapojených 12 V baterií nebo několika paralelních řad sériově zapojených baterií. Jakmile u 24 V systému vzroste nabíjecí napětí na více než 27,3 V, bateriový balancér se aktivuje a porovnává napětí u dvou do série zapojených baterií. Balancér dokáže přesměrovat proud s velikostí až 0,7 A z jedné baterie (nebo paralelně připojených baterií) o vyšším napětí do druhé baterie. Výsledkem rozdílného nabíjecího proudu je vzájemně shodný stav konečného nabití všech baterií.. Bateriový balancer je možné řadit i paralelně při složitějších systémech. U 48 V systému se tak použijí celkem tři balancéry (viz schémata).. Vysvětlení LED indikátorů:. Zelená LED dioda: zařízení je aktivní a naměřené napětí je vyšší než 27,3 V. Horní oranžová LED dioda: odchylka napětí je větší než 0,1 V. Dolní oranžová LED dioda: odchylka napětí je větší než 0,1 V. Červená LED dioda: spuštění alarmu, pokud je rozdíl mezi sledovanými bateriemi větší než 0,2 V. Alarm přetrvává až do stavu, kdy bude rozdíl nižší než 0,14 V nebo pokud napětí systému neklesne na nižší hodnotu než 26,6 V. Význam alarmového relé. Za standardního stavu je otevřené (neaktivní). K jeho uzavření (aktivaci) dojde, pokud se rozsvítí červená LED dioda, tedy pokud je rozdíl napětí mezi bateriemi vyšší než 0,2 V. Jakmile červená LED dioda zhasne, dojde opět k otevření (deaktivaci) relé (pokles rozdílu napětí mezi bateriemi je menší než 0,14 V).. Reset alarmu. Vypnutí alarmu docílíme vzájemným propojením výstupů označených jako RESET. To může být provedeno pomocí spínače.. instalace. 1) Bateriový balancér (balancéry) musí být instalovány na dobře větraném svislém povrchu v blízkosti baterií (ale vzhledem k možnému vlivu plynů z baterií ne přímo nad nimi!). 2) Pokud je to vyžadováno, nainstalujte kabeláž alarmového kontaktu a kabeláž resetu.. 3) Použijte minimálně kabel dimenze 0,75 mm2 pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!). Balansér je připraven k provozu. Pokud napětí na kterékoliv ze sledované baterie (stringu) vzroste nad 27,3 V (během nabíjení), zelená LED dioda se rozsvítí, což znamená, že balancér je aktivován. Pokud za této situace bude odchylka baterií (stringů) větší než 50 mV, začíná aktivní balansování, tedy kompenzace rozdílu baterií (stringů) .Pokud odchylka dosáhne 100 mV, aktivuje se jedna z oranžových LED diod. Odchylka větší než 200 mV spustí alarmové relé.. U sérioparalelního řazení baterií musí mít střední propojovací kabeláž mezi paralelními řadami takovou dimenzi, aby zvládla příslušný proud, pokud se část baterie odpojí.. parametry produktu. Rozsah vstupního napětí: do 18 V na každou baterii, 36 V celkem. Úroveň napětí pro aktivaci balancéru: 27,3 V ± 1%. Úroveň napětí pro deaktivaci balancéru: 26,6 V ± 1%. Spotřeba energie v deaktivovaném stavu: 0,7 mA. Spotřeba energie v aktivovaném stavu: 50 mV. Maximální balanční proud: 0,7 A při odchylce 100 mV a více. Napěťová odchylka pro spuštění alarmu: 200 mV. Napěťová odchylka pro vypnutí alarmu: 140 mV. Alarmové relé: 60V / 1 A, standardně otevřené. Způsob vypnutí alarmového relé: propojení dvou výstupů označených jako RESET. Ochrana proti přehřátí: ano. Rozsah provozních teplot: -30 až + 50 ° C. Maximální vlhkost: až 95% (nekondenzující). Barva krytu: modrá (RAL 5012). Připojovací kontakty: 6 mm2 / AWG10, upevnění šrouby. Stupeň krytí: IP22. Hmotnost: 0,4 kg. Rozměry (výška x šířka x hloubka): 100 x 113 x 47 mm
