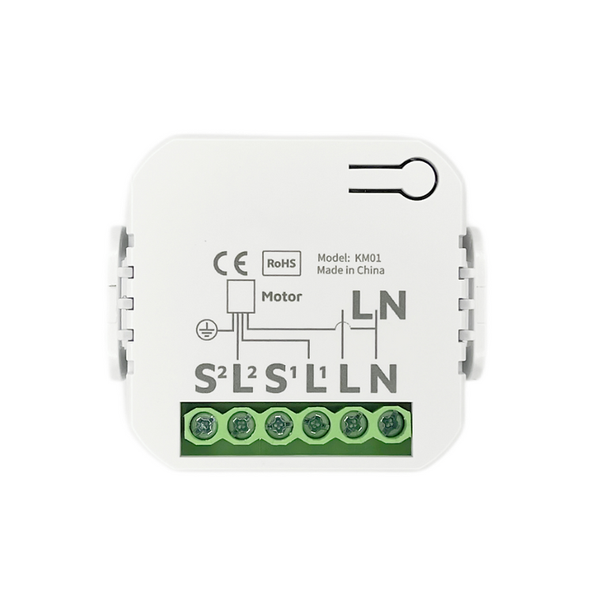

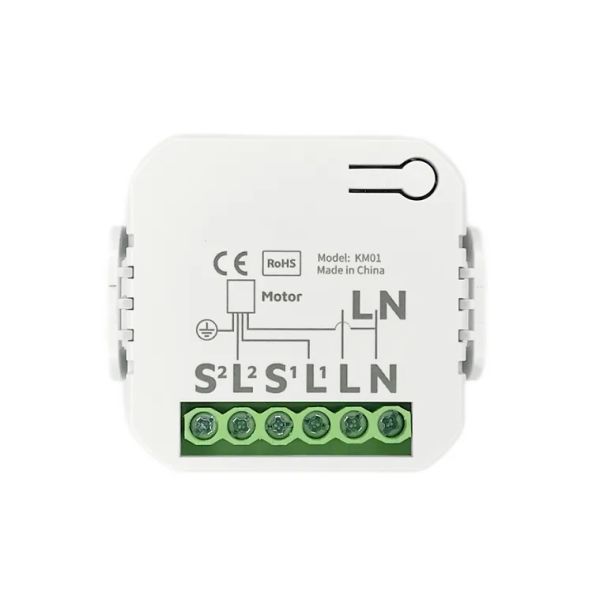

ATHOM, Smart Curtain Module Tasmota

-         Jednoduché vylepšení na plnou verzi

-         Podpora OTA aktualizací

-         Předkonfigurované vstupy/výstupy - připoj a používej

-         Naprogramované před montáží

-         Vestavěný čip ESP32C3 s 4MB flash pamětí



Kompletní lokální kontrola s rychlým nastavením a aktualizacemi. Ovládání přes MQTT, webové rozhraní, HTTP nebo sériové připojení. Automatizace pomocí časovačů, pravidel nebo skriptů. Integrace s řešeními pro chytrou domácnost. Mimořádně rozšiřitelný a flexibilní.



Technické specifikace

Čipset: ESP32C3 4MB

Napěťový rozsah: AC 100-250V (50/60Hz)

Způsob přenosu: Wi-Fi komunikace

Barva: Bílá

Vlhkost: 5%-95%

Bezdrátová frekvence: 2,4GHz

Pracovní teplota: -20℃ až 75℃



Tasmota šablona



json

{"NAME":"Athom Curtain Module","GPIO":[0,0,0,32,225,224,576,161,0,0,0,0,0,0,0,0,0,0,0,0,160,0],"FLAG":0,"BASE":1}



Přiřazení GPIO pinů



GPIO3 - Tlačítko1

GPIO4 - Relé2

GPIO5 - Relé1

GPIO6 - LED indikátor připojení

GPIO7 - Spínač2

GPIO20 - Spínač1



Kalibrace žaluzií



Postup kalibrace:



1. Počáteční nastavení



Začněte se žaluziemi v zavřeném stavu

Nastavte interní pozici na zavřeno: ShutterSetClose<x>



2. Nastavení času otevírání



Nastavte čas potřebný k úplnému otevření: ShutterOpenDuration<x>

Pokud se žaluzie otevřou víc, než je třeba:

Přesuňte je do správné pozice: ShutterSetPosition<x>

Nastavte pozici na úplně otevřeno (100): ShutterSetOpen<x>

Zkráťte čas otevírání



3. Nastavení času zavírání



Nastavte čas potřebný k zavření: ShutterCloseDuration<x>

Pokud se žaluzie nezavřou úplně - otevřete znovu a upravte čas zavírání

Pokud běží příliš dlouho:

Přesuňte zpět do požadované zavřené pozice: ShutterSetPosition<x>

Resetujte na 0: ShutterSetClose<x>

Zkráťte čas otevírání



4. Jemné doladění



Střídejte otevírání a zavírání žaluzií

Pokračujte, dokud nenajdete přesné časy pro konzistentní pozice



5. Kalibrace 50% pozice

Některé žaluzie potřebují čas na zahájení pohybu z úplně zavřené pozice, což může vést k tomu, že po 50% času nejsou skutečně na 50% otevřené pozici.



Postup:

ShutterClose<x> (potvrďte úplné zavření)

ShutterSetHalfway<x> 50 (reset na výchozí)

Přesuňte žaluzie do skutečné 50% otevřené pozice

Zjistěte aktuální pozici: ShutterPosition<x> (např. 63 = 63% otevření)

ShutterClose<x>

ShutterSetHalfway<x> 63 (použijte hodnotu z předchozího kroku)

Restart 1



6. Dodatečné nastavení koncových pozic

Po dokončení kalibrace můžete povolit dodatečný 1-sekundový pohyb motoru při dosažení koncových pozic (0% a 100%):



Povolit: ShutterEnableEndStopTime<x> 1

Toto zaručí dosažení koncových pozic i při nepřesnostech

Před dalšími měřeními času vypněte: ShutterEnableEndStopTime<x> 0
