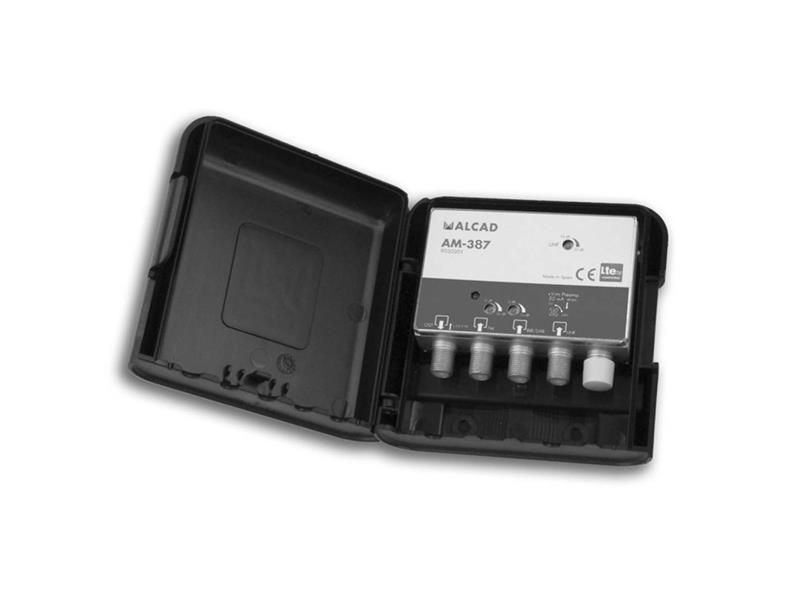

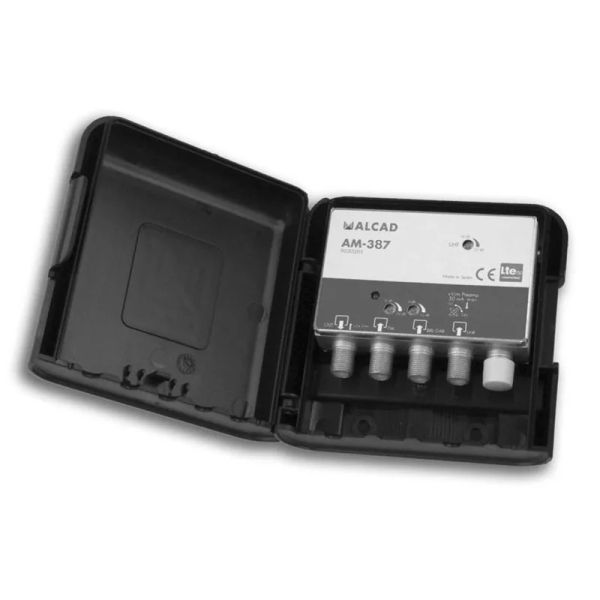

Anténny zosilňovač ALCAD AM387 na stožiar

Alcad AM387 je trojvstupový stožiarový zosilňovač v novom vylepšenom dizajne, so zvýšenou odolnosťou proti poveternostným vplyvom a zvýšenou odolnosťou proti rozkmitaniu. AM387 má potlačené pásmo LTE700 (má zabudovaný filter 5G a zosilňuje UHF iba do 694 MHz). Zosilňovač je vhodný na montáž do vnútorného aj vonkajšieho prostredia. Jednotlivé vstupy majú samostatnú reguláciu zosilnenia odporovým trimrom, napájanie zosilňovača +12 V je realizované diaľkovo po koaxiálnom kábli cez výstup zosilňovača, originálne napájacie zdroje sú AL-105 alebo AL-205, ktoré sú vrátane napájacej výhybky a majú v sebe integrovaný aj širokopásmový rozbočovač. Zosilňovač je vyrábaný SMT technológiou a je umiestnený v Zamac odliatku, plastový kryt zaručuje zvýšenú ochranu proti poveternostným podmienkam, plastový kryt zosilňovača je prispôsobený ako na montáž na stožiar (pomocou dodávaného strmeňa) tak aj na stenu, vstupy a výstupy sú na F-konektory, pri UHF vstupe je možné zapnúť spínačom napájania pre predzosilňovače +12 V/50 mA.

Technické parametre:

- počet vstupov/výstupov: 3 / 1
- vstup zosilňovača: 1 x FM (88-108 MHz)
- vstup zosilňovača: 1 x DAB/BIII (160-260 MHz)
- vstup zosilňovača: 1 x UHF (470-694 MHz)
- zosilnenie v pásmach FM/DAB/BIII: 20 dB
- zosilnenie v pásme UHF: 34 dB
- zvlnenie v pásmach FM/DAB/BIII: ±1 dB
- zvlnenie v pásme UHF: ±2 dB
- regulácia zosilnenia v pásmach FM/DAB/BIII: -20 dB
- regulácia zosilnenia v pásme UHF: -16 dB
- šumové číslo v pásmach FM/DAB: 5 dB
- šumové číslo v pásme UHF: 3,5 dB
- max. výstupná úroveň (DIN45004B): 108 dBµV
- max. výstupná úroveň (IMD3 -66 dB): 105 dBµV
- max. výstupná úroveň (IMD2 -60 dB): 93 dBµV
- potlačenie medzi vstupmi: >30 dB
- tlmenie spätného odrazu na vstupe: >10 dB
- napájanie predzosilňovača pre vstup UHF: 12 V/50 mA (vypínateľné)
- napájanie z externého zdroja (AL-105 alebo AL-205): +12 V/45 mA
- konektory: 4 x konektor F female
- pracovná teplota: -10 °C - +65 °C
- stupeň krytia: IP 53
- hmotnosť: 0,25 kg
- rozmer balenia: 110 x 125 x 45 mm
