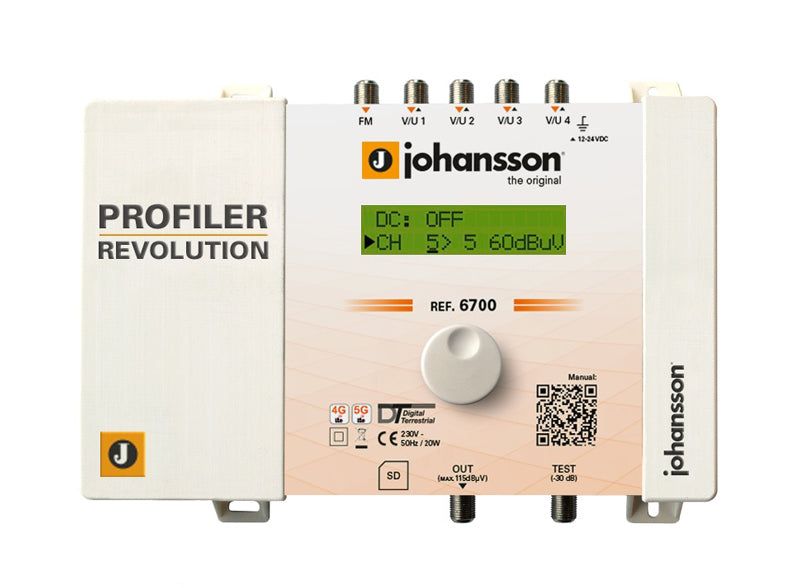

Anténní zesilovač programovatelný Johansson 6700 Profiler Revolution

Programovatelný zesilovač je určen pro rozvody STA, ITR. Johansson Profiler Revolution 6700 je snadno použitelný programovatelný zesilovač a kanálový konvertor (měnič kmitočtu) pro pozemní VHF / UHF a FM signály z několika vstupů s cílem poskytnout vysoce kvalitní signál. Zesilovač disponuje pěti vstupy: 1x FM + 4x VHF / UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnutý při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje frekvenční konverzi jakéhokoli vstupního TV kanálu v pásmech VHF a UHF na jakýkoli jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penziony, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 sekund) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50 TV kanálů. Pokud požadujeme konverzi kmitočtu, může být v klastru jen jeden TV kanál. Na výstupu zesilovače je možné zařadit náklon 9 dB (oproti referenčnímu kmitočtu 174 MHz) pro kompenzaci útlumu rozsáhlého televizního rozvodu na vysokých kmitočtech. Do vstupů zesilovače je možné připojit externí předzesilovač, potom je nutné v Menu zapnout napájení předzesilovače + 12V nebo + 24V. Nastavení celého modulu zesilovače je možné uzamknout heslem proti neoprávněným změnám a také je možné nastavení uložit na SD kartu a při nastavování jiného modulu tyto parametry opět načíst z SD karty. Je možné také přes SD kartu provádět upgrade softwaru.. Parametry výrobku. - 5 vstupů: 1x FM + 4x VHF / UHF. - 1 výstup hlavní, 1 výstup testovací -30 dB. - dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů). - možnost dálkového napájení externích předzesilovačů. - zabudované interní předzesilovače. - 32 programovatelných filtrů o nastavitelné šířce pro 1 nebo 2 multiplexy. - frekvenční konverze kanálu VHF a UHF na jakýkoli jiný v pásmech VHF a UHF. - regulace AGC v reálném čase (do 20 sek) v jednotlivých TV kanálech nebo klastrech. - nejostřejší filtry na trhu (50 dB na sousedních kanálech). - zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj. - automaticky zařaditelné filtry 5G, LTE na vstupech. - možnost zařazení náklonu 9dB na výstupu. - možná výměna zdroje bez demontáže modulu. - uzamknutí nastavení modulu heslem. - možnost uložení a pozdější načtení konfigurace na paměťovou kartu SD. Technické parametry :. - počet vstupů: 5. - počet výstupů: 1 + 1 (test -30 dB). - pracovní frekvence: FM (88 - 108 MHz), BIII / DAB (174 - 240 MHz), UHF (470 - 862 MHz). - programovatelné vstupy: 1 - 4 VHF / UHF. - LTE ochrana: automatická volba 694 MHz, 790 MHz nebo vyp.. - počet / šířka filtrů: 32x cluster filter / 8 MHz (1 kanál). - celkový počet programovatelných filtrů: 32. - zesílení: FM 35 dB, VHF> 75 dB, UHF> 75 dB. - regulace zesílení: FM 20 dB, VHF / UHF automatické (AGC). - max. vstupní úroveň: FM 37 - 77 dB, VHF 40 dB (u 64QAM s kódovým poměrem 3/4) -109 dB, UHF 40 dB (u 64QAM s kódovým poměrem 3/4) -109 dB. - max. výstupní úroveň: FM - 113 dB (60 dB / IM3), BIII / DAB / UHF - 120 dB (60 dB / IM3), VHF / UHF s 1x MUX - 118 dB, VHF / UHF s 6x MUX - 113 dB. - selektivita na UHF: 50 dB / 1 MHz. - nastavení náklonu: 15 dB. - napájení předzesilovače: 12 / 24V, 100 mA max.. - napájení: 100 - 240V ~ AC, 50 Hz. - příkon: 16 W. - konektory: F konektor. - hmotnost: 0,8 kg. - rozměry: 217 x 165 x 59 mm. - provozní teplota: -5 až + 50 ° C
